Промышленный механический MVR наддува пара
Тепловой насос использует энергию для возвращения жары от источника более низкой температуры к более высокому требованию температуры используя дополнительную энергию. Для промышленных тепловых насосов, тепловой источник жара отходов процесса.
Механический наддув пара (MVR) открытая насосная система теплового насоса в которой давление и температура пара, вместе с соответствуя температурой сатурации, увеличены посредством обжатия. Наддув пара специфическое изменение MVR. Вытыхание пара низкого давления от промышленной деятельности, как испарители или плитаи, обычно провентилировано к атмосфере или сконденсировано в стояке водяного охлаждения, пока другие работы завода на таком же месте могут требовать пара промежуточн-давления. Вместо расширять высокий пар давления через дросселируя клапан для того чтобы отвечать эти потребностямы, пар отхода низкого давления можно механически обжать к более высокому давлению так, что его можно повторно использовать. Наддув пара полагается на механическом компрессоре для увеличения температуры скрытой жары в паре представить его годным к употреблению для отростчатых обязанностей. Преимущество лежит в факте что необходимая энергия обжатия очень небольшие сравненная к количеству настоящего момента скрытой жары в повторно использованном паре.
Энергичное представление наддува пара выражено в коэффициенте продуктивности (ПОЛИСМЕНЕ). ПОЛИСМЕН дает коэффициент чистой взятой жары и энергии используемых компрессором. В этом случае, чистая жара продукция пара включая дополнительный выход пара впрыском воды. Типичные экономические и с низким энергопотреблением применения имеют минимального ПОЛИСМЕНА 3,5. Некоторые применения MVR имеют ПОЛИСМЕНА 10 или даже высокие.
Ключевые положения для высокого ПОЛИСМЕНА следующие:
Низкий коэффициент абсолютных давлений пара. Директива для максимального коэффициента 6, но в ежедневной практике коэффициент около 3.
Минимальная емкость. Директива минимум одна тонна пара в час. Впрыск воды после обжатия.
Испарители MVR уменьшают энергопотребление
Испарители MVR (иногда назвал испаритель обжатия пара) извлекают воду из ликеров или effluents мельницы с минимальным энергопотреблением и максимальным наличием завода пока поставляющ высокое конденсатное качество.

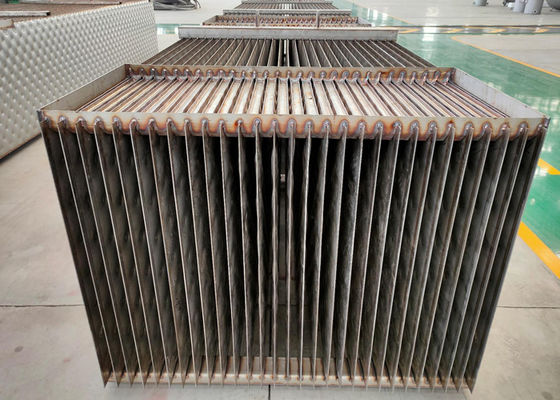

Испарители имеют обогреваемые поверхности ламеллы. По существу не-пенящся, эти испарители идеально одеты для низких сухих применений твердых тел испарения MVR с емкостями от 10 до 200 t/h в одиночном блоке.
Испарители MVR приводятся в действие дальше принцип «теплового насоса». Испаренный водяной пар recompressed с простыми, низкоскоростными центробежными вентилятором или компрессором который увеличивает температуру сатурации пара. После вентилятора, пар можно использовать как нагревая пар в таком же блоке. Recompressed пар конденсирует и выпускает свою скрытую жару через поверхность передачи тепла для более дальнеишего испарения ликера или выходящий.
Структура оборудования
принудили Двух-влиянием, который испаритель циркуляции составлен подогревателя, разделителя, разделителя пар-жидкости, конденсатора, принудили вакуумного насоса, который насос циркуляции, discharging насос, конденсатный насос, электрический шкаф, платформа деятельности и все штуцеры трубы, клапаны, аппаратуры и etc.
Подогреватель: 2 набора вертикального типа трубчатого подогревателя соединяют последовательно. Жидкость питания нагнетена в первый подогреватель принуженный - насос циркуляции, тогда входит во второй подогреватель. Нагретая жидкостная подача вниз в трубки, и подача в разделитель касательным направлением, лучшим проведением разъединения пар-жидкости.

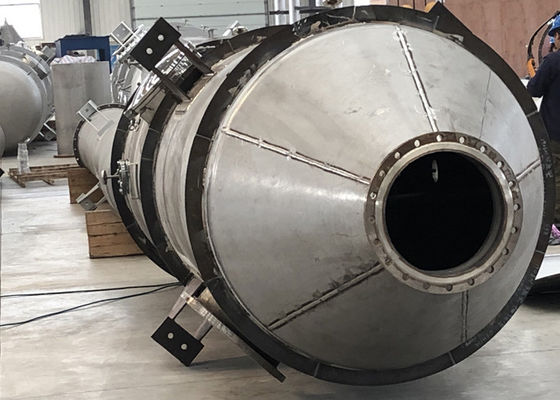

Разделитель: Вертикальный тип, вторичный пар discharged от верхней части, пропуска через разделитель пар-жидкости перед входом в конденсатор. Дно разделителя подключено с принудили, который насос циркуляции.
разделитель Пар-жидкости: Использует для предотвращения крошечных жидкостных падений произведенных во время испарения от избегать с вторичным паром, уменьшающ потерю жидкости питания и для предотвращения загрязнения к трубопроводу и охлажденной воде.
Конденсатор: Конденсат огромный вторичный пар произведенный во время испарения в жидкость путем охлажденная вода, делая концентрацию продолжая ровно. Между тем, отдельный не-condensable пар от вторичного пара и охлажденной воды, делает его легко нагнетал вне вакуумным насосом для того чтобы гарантировать степень вакуума.
Преимущества
Очень низкое специфическое энергопотребление
Отсутствие требуемые пар или охлажденная вода
Не необходимый, что интегрировало с существующими испарителями
Положение можно выбрать относительно свободно
Превосходная конденсатная сегрегация
Легкое управление емкости
Доказанный во множественных приложениях в мельницах kraft и механической пульпы
| Название продукта | Испаритель MVR |
| Применение | Обработка сточных водов |
| Конденсатор | Вертикаль |
| Гарантия | 12 месяца |
| Особенности | Энергосберегающие/низкие эксплуатационные расходы |
| Подгонянное обслуживание | Да |
Чертеж принципа деятельности технический

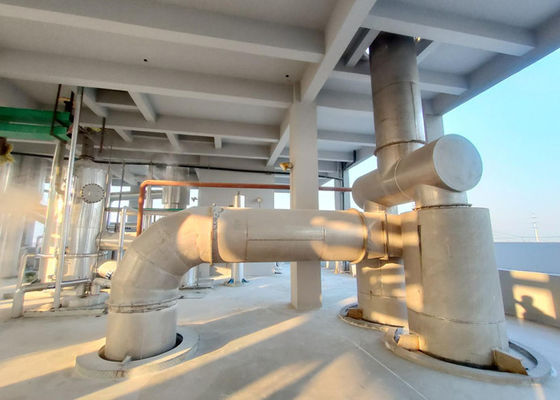

Производственный процесс
