Обменник листа куртки подушки для черной отработанной воды от пульпы бумаги

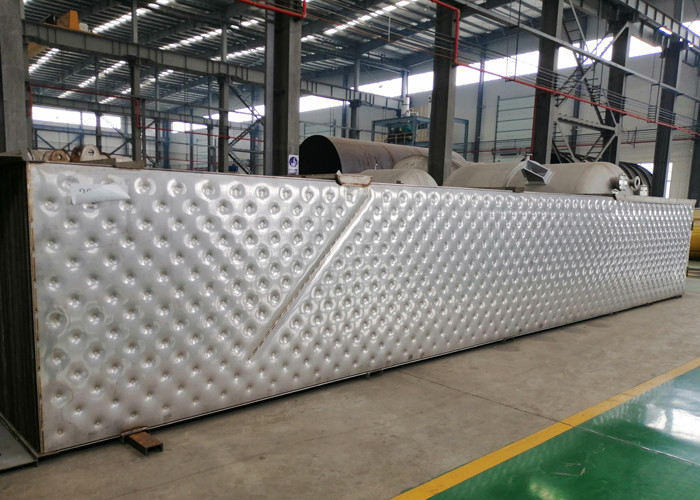

Плита передачи тепла заварки лазера:
Плита передачи тепла сделана автоматической заваркой лазера и процесс формировать. Своя особенная структура подушки делает жидкой формой самое лучшее турбулентное государство, достигает эффективной передачи тепла, и имеет характеристики сопротивления пыли, высокой температуры и высокого сопротивления давления, легкой чистки и так далее.
Принцип плиты передачи тепла:

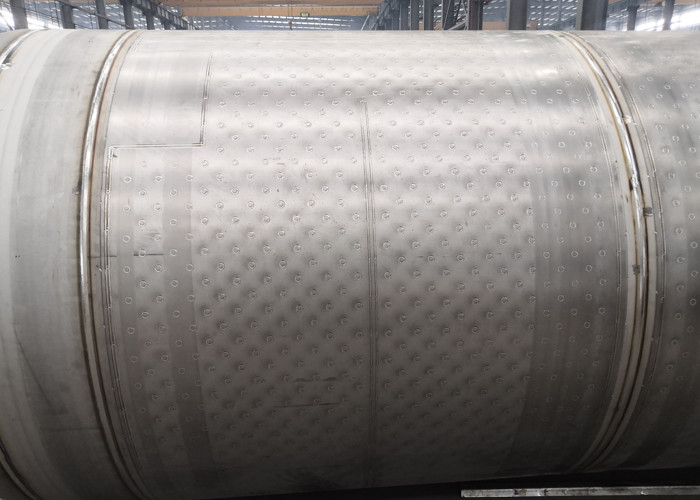

Плита передачи тепла состоит из 2 тонких плит, которые совершенно сварены вокруг процессом заварки лазера, и средняя область полна картины подушки; после формировать процесс, полость подушки форменная сформирована внутри плиты передачи тепла. Дизайн подушки создает превосходное завихрение и обеспечивает само-поддерживая структуру. В практическом применении, добавлены, что в плите передачи тепла регулирует и контролирует дополнительный сваривая путь часто положение интерфейса жидкости в и из плиты передачи тепла, скорости подачи и расхода потока жидкости в плите, для того чтобы оптимизировать влияние передачи тепла.
Черный ликер ненужный ликер от процесса kraft пульпируя после того как пульпировать завершен. Он содержит большее часть из первоначальных варя неорганических элементов и ухудшенного, растворенного деревянного вещества. Последнее включает укусную кислоту, муравьиную кислоту, сахариновые кислоты, многочисленные другие карбоксильные кислоты (все как соли натрия), растворило полуцеллюлозы (особенно ксиланы), метанол, и сотни других компонентов. Это весьма сложная смесь. Около 7 тонн черного ликера на твердых телах 15% (химикаты около 10% органические и химикаты 5% неорганические с полным твердым телом произведены в тонну пульпы. Черный ликер необходимо сконцентрировать к как высокой содержание твердых тел как возможный перед сгореться в боилере спасения для того чтобы увеличить спасение жары. Выкостность поднимает быстро с концентрацией над 50%, с ликерами мягкой древесины черными быть более вязкостна чем ликеры твердой древесины черные. Черный ликер обычно увольнять на 65%-70% содержания твердых тел.

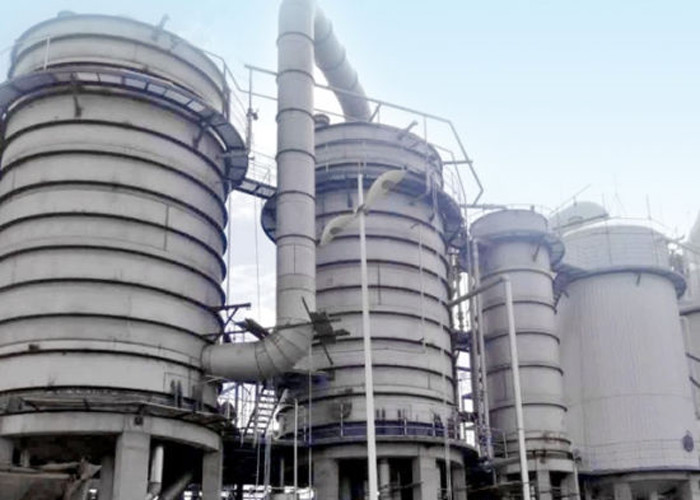

Испарение черного ликера
Черный ликер взятый от пульпировать содержит 14-17% растворенных твердых тел
Эти твердые тела составлены около 1/3 неорганических химикатов которые находились в белом ликере добавили к дигестору
Оставаясь 2/3 состоит из органических химикатов извлеченных от древесины
Черный ликер необходимо сконцентрировать к над твердым телам 60% так как он сгорит без дополнительного топлива
деталь | станция 5 влияний | совмещенный процесс испарения | ||
MVR концентрация pre | станция испарения 5-effect | |||
Вода испарения (t/h) | 100 | 64,28 | 35,72 | |
Входящая концентрация (%) | 10 | 10 | 20 | |
Вне концентрация (%) | 45 | 20 | 45 | |
Зона испарителя (㎡) | 10000 | 8500 | 4000 | |
Зона конденсатора (㎡) | 800 | / | 300 | |
Потребление | Пар (t/h) | 25 | / | 9 |
Электричество (kWh/h) | 500 | 1600 | 180 | |
Вода (t/h) | 900 | / | 350 | |
Эксплуатационные расходы | RMB/hour | 4500 | 960 | 1633 |
Емкость испарения воды RMB/T | 45 | 25,93 | ||
RMBx10000/день | 10,8 | 6,2 | ||
RMBx10000/год (340days) | 3672 | 2115 |
Самые чистые конденсаты
Сильно эффективная конденсатная сегрегация в трубопроводах и ламеллах испарителя, плюс интегрированный обнажать протухших конденсатных частей, производит чистую и многоразовую воду. Метанол в ликере отделен от конденсата и взят как запасное горючее в системе сжижения метанола.
Эффективное удаление хлорида и калия
Технология кристаллизации использована в интегрированной системе. Энергия сохранена путем использование вторичного пара от испарителя для процесса кристаллизации.
Лучшее возможное выход по энергии
Польза полностью интегрированный протухший конденсатный обнажать, оптимизированное распределения ликера, и способности для использования различных тепловых источников в пределах одиночного термального влияния обеспечить систему испарения которая соотвествует уникальным требованиям клиента пока обеспечивающ лучшие возможные наличие и выход по энергии.
Производственный процесс
