Китайский пластинчатый теплообменник для испарителя черного щелока с падающей пленкой
Черный ликер
Черный щелок представляет собой отработанный щелок процесса сульфатной варки после завершения варки целлюлозы.Он содержит большую часть исходных неорганических элементов для приготовления пищи и разложившееся, растворенное древесное вещество.Последние включают уксусную кислоту, муравьиную кислоту, сахариновые кислоты, множество других карбоновых кислот (все в виде натриевых солей), растворенные гемицеллюлозы (особенно ксиланы), метанол и сотни других компонентов.Это чрезвычайно сложная смесь.На тонну целлюлозы производится около 7 тонн черного щелока с содержанием твердых веществ 15 % (около 10 % органических химикатов и 5 % неорганических химикатов с общим содержанием твердых веществ). котел-утилизатор, чтобы максимизировать рекуперацию тепла. Вязкость быстро возрастает при концентрации выше 50%, при этом черный щелок из хвойной древесины более вязкий, чем черный щелок из лиственной древесины. Черный щелок обычно сжигают при содержании твердых веществ 65–70%.
ИСПАРИТЕЛЬНОЕ ОБОРУДОВАНИЕ
В настоящее время существует два основных типа выпарного оборудования для выпаривания черного щелока:
Испарители с восходящей пленкой
Эта конструкция, также известная как вертикальный испаритель с длинной трубой (LTV), доминировала в отрасли на протяжении десятилетий и остается обычным явлением на старых предприятиях.
Испарители с падающей пленкой (FF)
В этой конструкции испарителя в качестве поверхностей теплопередачи используются либо трубы, либо пластины.Жидкость обрабатывается внутри трубчатых блоков, но снаружи поверхности теплообмена в пластинчатых конструкциях.
Сравнение
Имя | Серия подушек | Кожухотрубный теплообменник | Съемный пластинчатый теплообменник | Спиральный пластинчатый теплообменник |
Диапазон рабочих температур | <800℃ | <800℃ | <170 ℃ | <350℃ |
Максимальное давление | <60 бар | <200 бар | <32 бар | <25 бар |
Коэффициент теплопередачи воде [Вт/м2·℃] | 3500 | 2700 | 5600 | 2000 г. |
Применение воздушно-водяного теплообмена | соответствовать | соответствовать | не подходит | Частичная посадка |
Погружение в бак или воду | соответствовать | Частичная посадка | не подходит | не подходит |
Сварка бака и реактора | Применимый | непригодный | непригодный | непригодный |
Установка в существующий реактор и другое оборудование | Гибкое приложение | Частично применимо | непригодный | непригодный |
Цельносварная конструкция | Применимый | Применимый | непригодный | непригодный |
Сильно загрязненные жидкости и другие применения | Применимый | Применимый | Частично применимо | Применимый |
Вес на единицу площади | низкий | высокий | низкий | высокий |
Падающая пленка, конденсатор и испаритель | соответствовать | соответствовать | Частичная посадка | Частичная посадка |
Выпаривание черного щелока является важной частью процесса химической регенерации, поскольку при этом происходит значительное концентрирование сухого твердого вещества в черном щелоке, что позволяет эффективно сжигать щелок в котле-утилизаторе.Воду, удаленную из щелока, можно отделить и обработать, чтобы ее можно было повторно использовать на мельнице, что снижает потребность в пресной воде, выбросы сточных вод и экономит деньги.

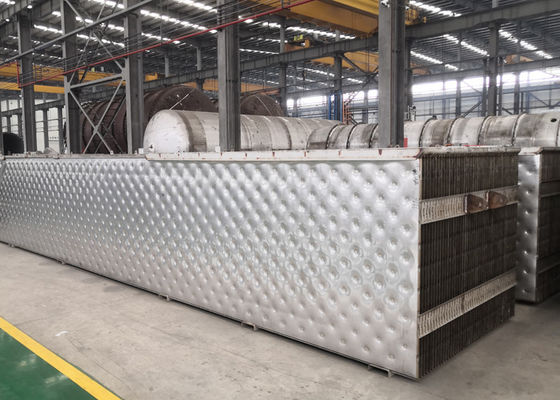

Испарители и концентраторы с пластинчатыми нагревательными поверхностями идеально подходят для переработки отработанных варочных растворов или производственных стоков с использованием минимального количества энергии при максимальном увеличении содержания сухих веществ в продукте, эксплуатационной готовности оборудования и качества конденсата.Пластинчатые поверхности нагрева по своей природе не образуют накипи.Это позволяет использовать различные источники тепла внутри ламели, позволяя заводу выбрать наиболее энергоэффективное технологическое присоединение.

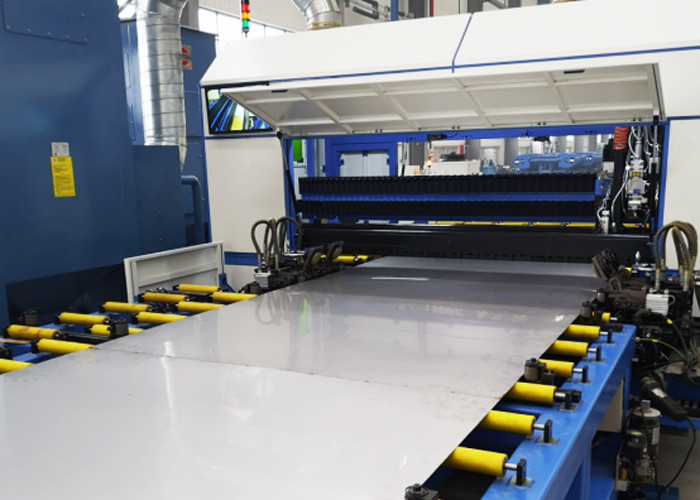

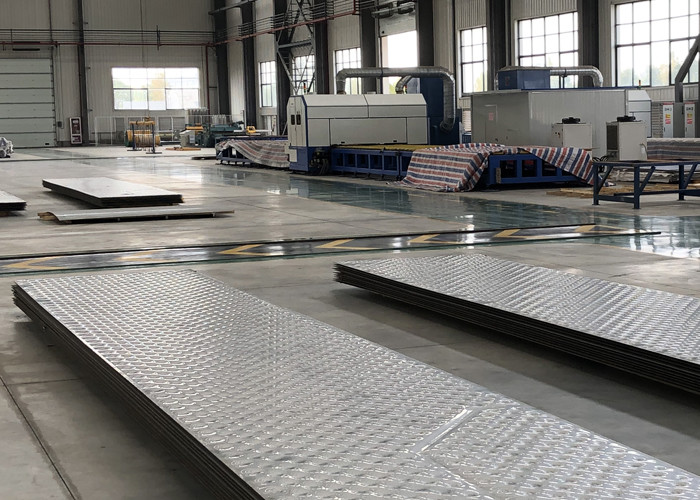

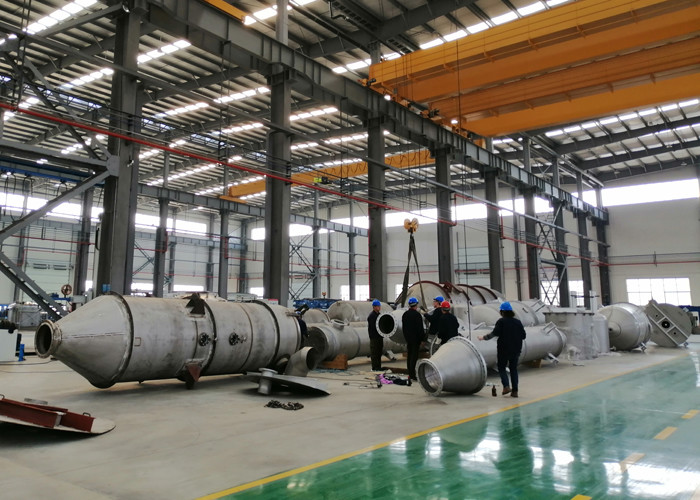

Наш объект и сертификат
