Испарение черного ликера: Дизайн и деятельность
Требование
Своиственный сложный состав черного ликера переводит в несколько взаимозависимых требований к дизайна для испарителей:
Завод испарения должен эффективно возвратить жару для испарения черного ликера.
Оно должно сделать так пока избегающ образования масштаба на поверхностях передачи тепла.
Завод испарения должен также произвести достаточно cleancondensate дробит для того чтобы удовлетворять потребности мельницы пульпы и recausticizing области, таким образом значительно уменьшающ вход свежей воды мельницы.
Испаряющие компоненты и NCGs необходимо извлечь и подготовить для безопасного избавления через испепеление.
Концентраторы
Экстренныйый выпуск дизайнов испарителя специфически проектировал для обращения к 2 вопросов связанных с обработкой черного ликера на высокой концентрации:
1.Precipitation supersaturated компонентов от ликера
В какой-то момент, типично вокруг 50-55%TS, расстворимый в воде сульфат и соли натрия карбоната превышают их пределы растворимости и начинают осаждать от черного будучи испарянными ликера. Burkeite двойной соли первое, который нужно осадить в процессе концентрации пока dicarbonate, другая двойная соль натрия, достигает свой предел растворимости в дальнейшем, вокруг 60%TS.Control этого процесса высыпания проблема кристаллизации, и достигать более высокой концентрации требует, чтобы оборудование испарения было конструировано как кристаллизаторы для того чтобы позволить этим солям сформировать в большей части ликера, и не как масштаб на поверхностях передачи тепла.
2. Высокая выкостность ликера
Как свои повышения концентрации, изменения поведения черного ликера реологические от Newtonian жидкости к псевдо- пластиковой жидкости весьма вязкостной. Такие большие вязкости переводят в плохую передачу тепла в концентраторах (низком Числа Рейнольдса завихрении следовательно низком) но также представляют препятствие к выращиванию кристаллов внутри большая часть ликера. К тому же, хранение сконцентрированного ликера, особенно если значительно выше 75%TS, может быть в надутом танке поддерживать способность нагнести ликер к боилеру так же, как свойственным распыляя картинам. Для обращения к этих вопросов выкостности, концентраторы черного ликера типично эксплуатируются на существенно повышенных температурах и свойственный контроль температуры ликера под меняя эксплуатационными режимами будет критическим параметром дизайна по мере того как простой рост 20 °F температуры ликера может перевести в уменьшение выкостности 50% в некоторых случаях.
Деятельность в условиях повышенной температуры увеличивает нервное расстройство кальци-органических комплексов присутствующих в ликере и, в результате, риск высыпания углекислого кальция на поверхностях передачи тепла существенно увеличен. Высыпание других воднонерастворимых смесей, как соли кремнезема и оксалата если настоящий момент в ликере, может также произойти на этих более высоких температурах, то, увеличивая риск шкалирования блоков концентратора.
Термическая обработка ликера до концентратора может постоянно уменьшить выкостность ликера трескать восходящего потока теплого воздуха длинного лигнина и других органических соединений ответственных за выкостность ликера. Такая обработка типично случается в реакторе для непрерывного процесса управляемом на высоких давлении и температуре (над 350°F). Над 30 минута срока проживания в реакторе необходимо обеспечить, что достигла максимального уменьшения выкостности.
2 типа концентраторов черного ликера в пользе сегодня и те можно широко расклассифицировать как падая фильм (FF) и принудить - дизайны циркуляции (FC).
Механическое потребление испарителя MVR наддува пара сравненное с традиционным оборудованием испарения высчитанным путем испарять воду 1T
| Имя | Пар | Электричество | Общая стоимость (RMB) | ||
| Емкость испарения (kg/h) | Потребление (t) | Цена (RMB) | Потребление (kw) | Цена (RMB) | |
| Испаритель одиночного влияния | 1,1 | 220 | 3 | 2,1 | 222,1 |
| Испаритель двойного влияния | 0,55 | 110 | 3 | 2,1 | 112,1 |
| Испаритель 3 влияний | 0,4 | 88 | 3 | 2,1 | 90,1 |
| Испаритель MVR | 0,02 | 4,4 | 30 | 21 | 25,4 |

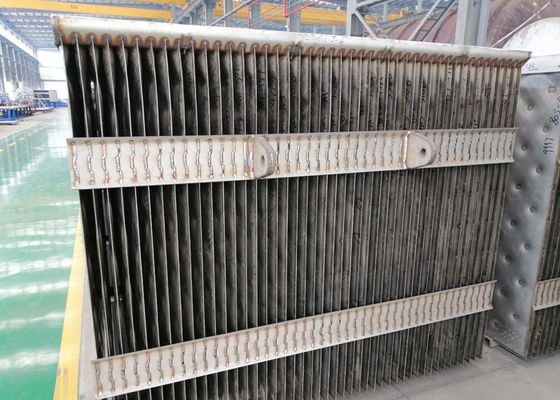

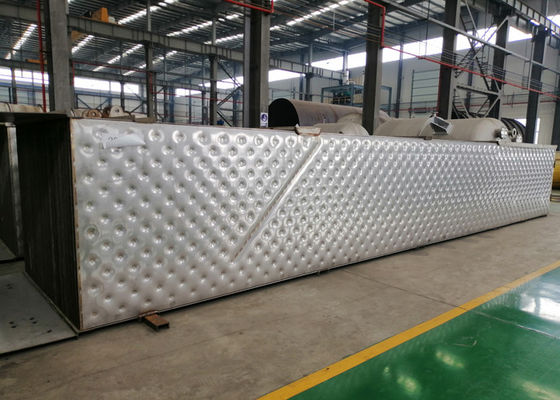

Концентратор падая фильма
Концентраторы падая фильма действительно приспособление для высоких твердых тел обслуживание дизайна испарителя FF обсудило выше. По своей природе, концентраторы FF, где испарение случается от фильма ликера в пределах результата нагревающего элемента в высоких уровнях пересыщенности будучи превращанным внутри ликер. Это может привести в бесконтрольном образовании масштаба должном к чрезмерной кристаллической нуклеации а не нежное выращивание кристаллов.
Принуженный - концентратор циркуляции
Принуженный - концентраторы циркуляции вокруг с 1950's и хорошо доказаны в обслуживании черного ликера. Дизайн теплообменный аппарат ofa и разрядной камерой пара/ликера состоит соединенной друг к другу через петлю рециркуляции.
