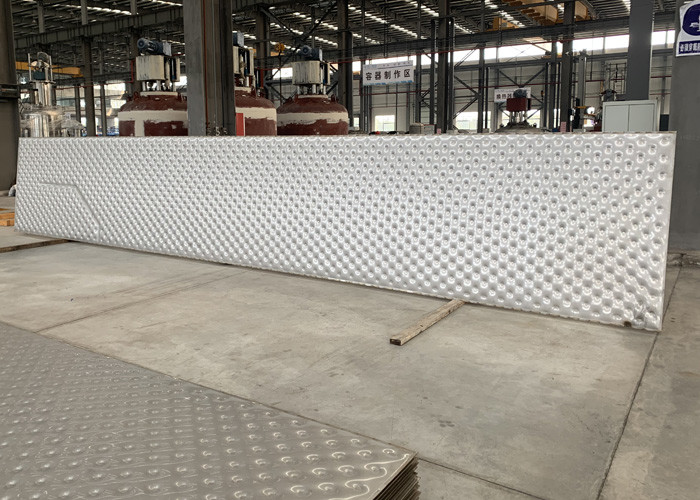

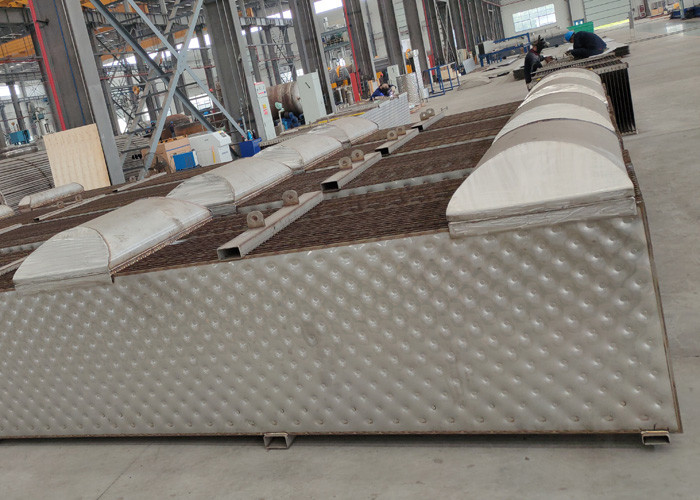

Низким испаритель плиты подушки расхода пара выбитый двойником
Применения MVR
MVR энергосберегающий, низкотемпературная технология испарения заменяет простые испарители. MVR широко использован в много применений, включая:
Нул жидкостных разрядок для промышленной обработки сточных вод
Химическая промышленность для испарения, кристаллизации, и очищения
Концентрация рассола соли
Концентрация рассола RO
Концентрация индустрии напитка (молока, сока, сахара, etc.)
Концентрация пищевой промышленности (MSG, сои, протеина, сахара)
Концентрация фармацевтической промышленности (медицин, витаминов)
Внедрение продукции
Испаритель MVR обжимает низкотемпературный пар через компрессор, увеличивает температуру и давление, и увеличивает энтальпию, и после этого входит в теплообменный аппарат для конденсации для того чтобы сделать полную пользу скрытой жары пара. За исключением запуска, вторичный пар от испарителя без сырцового пара во время всего процесса испарения обжат компрессором, ростом давления и температуры, и повышениями энтальпии, и тогда он отправлен в обогревательную камеру испарителя, который нужно использовать как нагревая пар. Держите материальную жидкость в кипя государстве, пока нагревая пар сам конденсирует в воду. Таким образом, ранее сброшенный пар полно использован, скрытая жара взята, и тепловая эффективность улучшена.
Принцип деятельности
Обжимайте вторичный пар путем использование компрессора пара центробежного или другого прибора обжатия пара для того чтобы убеждаться свои физические свойства для того чтобы соотвествовать для нагревать пар; испарение которое использует его как нагревая пар только требует свежей поставки пара когда машина начата. После входа нормального функционирования, никакая потребность поставить новый пар и нет (или очень маленький) вторичному пару нужна конденсация. Поэтому испарение MVR существенно режет вниз с потребления паров но уничтожает больше силы.
Основные характеристики
Главная управляемая сила системы испарения MVR электрическая энергия. Электрическая перекачка энергии к механической энергии и улучшить качество второго пара который более экономический чем продукция или покупает свежий пар.
Под большим частью из процесса испарения, системе не не нужен свежий пар во время деятельности. Только нужна некоторая компенсация пара для подогревать сырье когда тепловая энергия от discharged продукта или жидкости матери не может быть повторно использованные должными обрабатывать требование.
Отсутствие конденсатора потребности независимого для второй конденсации пара, поэтому отсутствие охлажденной воды потребности обеспечивая циркуляцию. Водный ресурс и электрическая энергия будут сохранены.
Сравненный с традиционными испарителями, разница в температуры испарителя MVR гораздо небольшее, может достигнуть умеренного испарения, значительно для того чтобы улучшить качество продукции и уменьшить напакостить.
Температуру испарения системы можно контролировать и очень соответствующий для испарения концентрация термального чувствительного продукта.
Самые низкие энергопотребление и эксплуатационные расходы.
Деятельность
Деятельность 2 процессов испарения для обработки соломы пшеницы пульпирует черный ликер показана в таблице.
Деятельность 2 процессов испарения для обрабатывать ликер пульпы бумаги черный
| деталь | станция 5 влияний | совмещенный процесс испарения | ||
| MVR концентрация pre | станция испарения 5-effect | |||
| Вода испарения (t/h) | 100 | 64,28 | 35,72 | |
| Входящая концентрация (%) | 10 | 10 | 20 | |
| Вне концентрация (%) | 45 | 20 | 45 | |
| Зона испарителя (㎡) | 10000 | 8500 | 4000 | |
| Зона конденсатора (㎡) | 800 | / | 300 | |
| Потребление | Пар (t/h) | 25 | / | 9 |
| Электричество (kWh/h) | 500 | 1600 | 180 | |
| Вода (t/h) | 900 | / | 350 | |
| Эксплуатационные расходы | RMB/hour | 4500 | 960 | 1633 |
| Емкость испарения воды RMB/T | 45 | 25,93 | ||
| RMBx10000/день | 10,8 | 6,2 | ||
| RMBx10000/год (340days) | 3672 | 2115 | ||
Примечание: В оценке эксплуатационных расходов: пар 150rmb/t, электричество 0,6 rmb/kWh, вода 0.5rmb/t.
Вклад совмещенного технологического оборудования испарения увеличил: испаритель (2500 m2) 375x10000 RMB; Компрессор 400x10000rmb MVR, полное 775x10000 RMB
Ежегодное уменьшение производственных затрат совмещенного процесса испарения: 3672-2115 = 1557 (10000RMB)
Период окупаемости роста вклада совмещенного процесса испарения: 755 ÷ 1557=0.5year
Его можно увидеть которому принимающ масштаб 100t/h в качестве примера, совмещенный процесс испарения может взять увеличенный вклад в половине года, и спасение 1557 (10000 RMB) каждый год в будущем, со значительными экономическими преимуществами.
Чертеж принципа деятельности

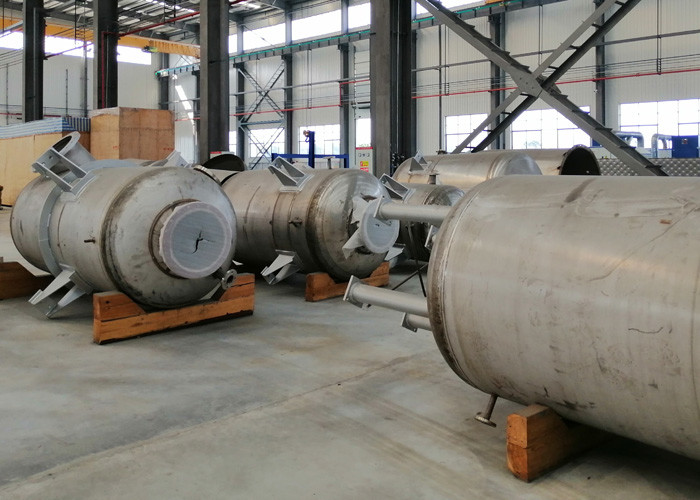

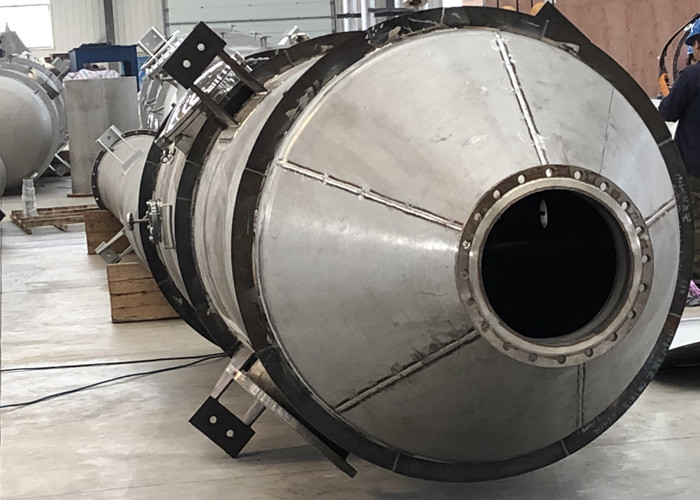

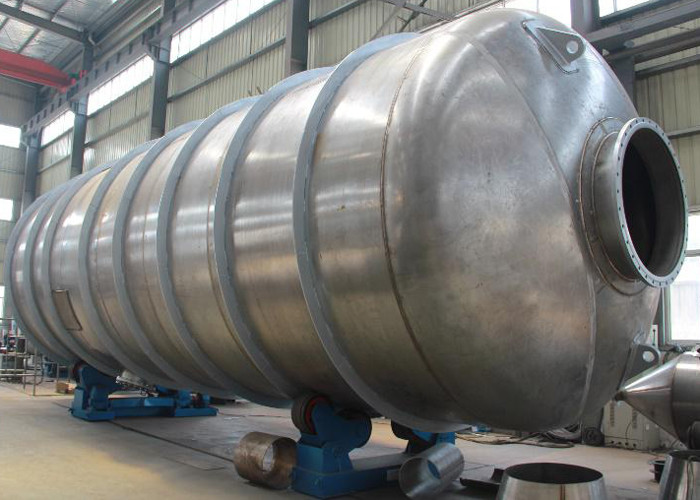

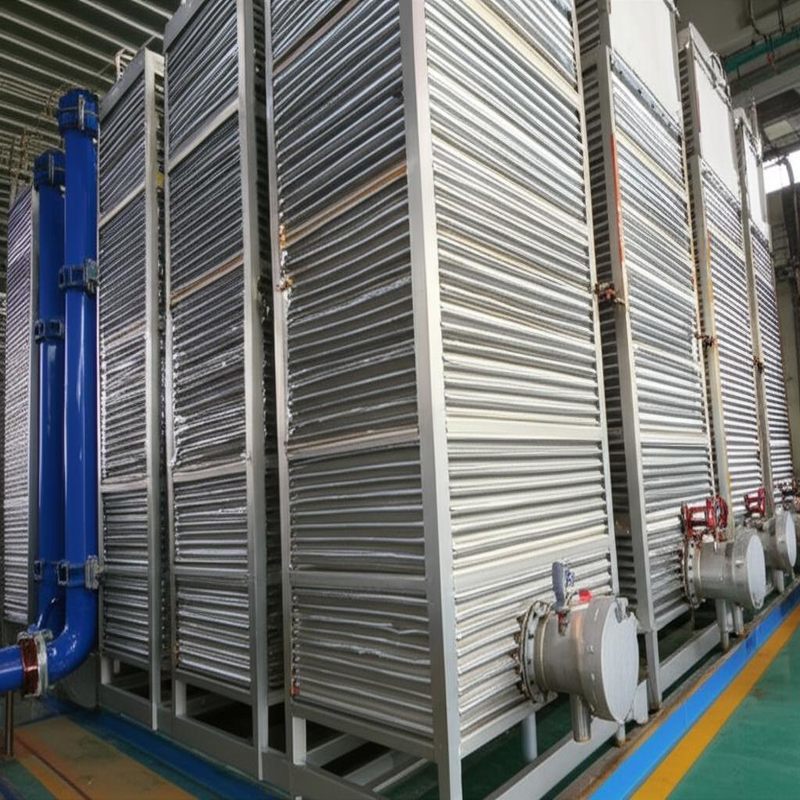

Мастерская
