Трубчатый тип принудили обменник, который оборудование испарителя MVR циркуляции
Испаритель падая фильма MVR трубчатый
Принцип и характеристики деятельности:
После подогревать предподогревателем, материал добавлен от верхней коробки трубки теплообменного аппарата. Материал распределен в каждую трубку теплообмена через жидкостный раздатчика, и равномерный жидкостный фильм сформирован вдоль внутренней стены трубки теплообмена. Жидкостный фильм в трубке нагрет нагревая паром на стороне раковины во время ухудшающегося процесса подачи, кипя и испаряясь пока пропускающ вниз. На дне трубки теплообмена, материал будет сконцентрированной жидкостью и вторичным паром. Сконцентрированные жидкостные падения в более низкую коробку трубы, и вторичный пар входят в газовожидкостный разделитель. В газовожидкостном разделителе, извлекутся жидкостные капельки entrained вторичным паром, и чистое вторичное испарение транспортировано от разделителя к компрессору. Компрессор обжимает вторичный пар и отправляет его к стороне раковины теплообменного аппарата как нагревая пар для теплового источника испарителя. Непрерывный процесс испарения осуществлен.
Характеристики испарителя падая фильма MVR следующим образом
1. Решение пропускает в форме фильма в одностороннем испарителе с высоким коэффициентом передачи тепла;
2. Оно покрывает небольшую область;
3. Для теплочувствительного материала, его можно сделать в один материал пропуска, материальное время пребывания коротко, и не легко причинить материальное ухудшение качества;
4. Низкое энергопотребление;
5. Небольшое жидкостное удерживание, легкое для того чтобы осуществить автоматическую чистку.
Система испарения падая фильма MVR соответствующая для концентрации материалов и pre концентрации кристаллизации соли. Соответствующее для испаряясь материалов без частиц, не легкий для масштабирования и с низкой выкостностью, особенно для теплочувствительных материалов.
Основные особенности:
Технологии испарителя MVR энергосберегающей самая предварительная международная технология испарителя, только нужны немногие пар в реальном маштабе времени (когда испарителю начала нужен немногий пар в реальном маштабе времени, во время нормального хода почти не пар в реальном маштабе времени), который значительно уменьшают производственные затраты дела, уменьшает загрязнение окружающей среды.
Должный для принятия теплового источника поставки компрессора, меньшая разница в температуры которая сравнила с традиционным испарителем, и могут достигнуть умеренного испарения, значительно улучшенного качества продукции и уменьшить напакостить.
Никакому конденсатору потребности или только не нужен небольшой конденсатор размера, структура и процесс довольно прост, оно может быть полноавтоматической деятельностью, непрерывным ходом, безопасностью и надежными.
Эта система испарителя внутренняя оборудованная с трубопроводом CIP чистым, который может достигнуть чистой на месте, легким для того чтобы работать и без мертвого угла.
Жидкостный материал можно испариться под низкой температурой (50-100℃) в этом испарителе, жидкостный материал равномерен и без идущего материала, легкий коксовать, материальный нагревая denaturation минимален.
Должный к пользе 100% повторно используя жар вторичного пара скрытых, совершенно избежать пользы пара в реальном маштабе времени, настолько значительно уменьшенного расхода пара.
Для теплочувствительных материалов можно использовать с вакуумным насосом, который можно сделать внутри близко к абсолютному давлению под вакуумом, для того чтобы осуществить испарение низкой температуры, минимальную температуру испарения может быть ℃ 50.
Простое управление производственным процессом и автоматизаци-потому что небольшого количества жидкого удерживания, испаритель падая фильма может быть изменением согласно различной степени вакуума/питаясь температуре концентрации емкости, которая базовые условия для стабилизированного качества продуктов.
Пропускная способность может быть до 100T/h, с преимуществами как небольшая площадь пола, компактная текстура, стабилизированная деятельность и так далее.
Механическое потребление испарителя MVR наддува пара сравненное с традиционным оборудованием испарения высчитанным путем испарять воду 1T
Имя | Пар | Электричество | Общая стоимость (RMB) | ||
Емкость испарения (kg/h) | Потребление (t) | Цена (RMB) | Потребление (kw) | Цена (RMB) | |
Испаритель одиночного влияния | 1,1 | 220 | 3 | 2,1 | 222,1 |
Испаритель двойного влияния | 0,55 | 110 | 3 | 2,1 | 112,1 |
Испаритель 3 влияний | 0,4 | 88 | 3 | 2,1 | 90,1 |
Испаритель MVR | 0,02 | 4,4 | 30 | 21 | 25,4 |
Чертеж принципа деятельности

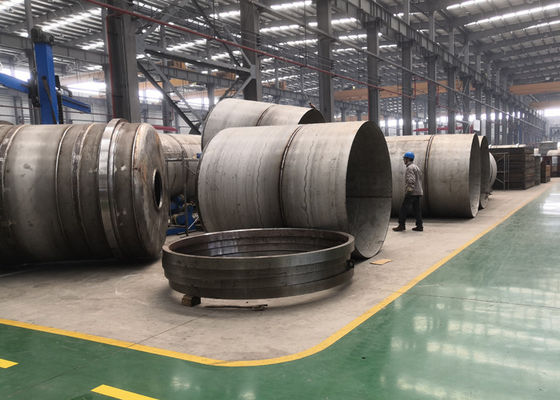

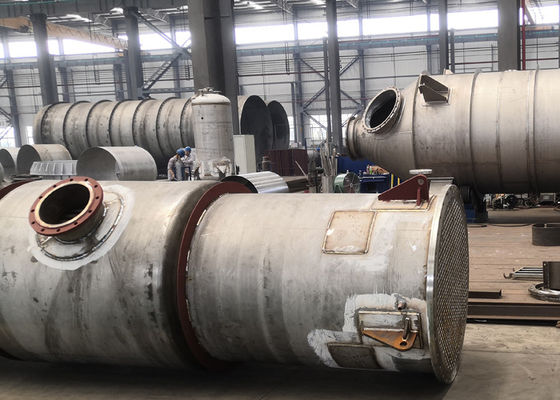

Детали продукта
