Система испарителя влияния этанола TVR дистиллятора индустрии Multi с паром компрессора двигателя
Испарение TVR и оборудование концентрации
Это оборудование кристаллизации концентрации испарения которое использует тепловой насос TVR к части recompress вторичного пара как тепловой источник обогревательной камеры.
Необходимы условия поставки для стабильных поставок насыщенного пара над 0.7MPa.
Представление TVR сразу связано с влиянием сбережений пара, поэтому необходимо использовать продукты с гарантированным проведением деятельности.
Если качество и представление TVR плохи, то влияние пара сохраняя не очевидно, и легко повредить из-за шума и вибрации.
Как термальная работа испарителей наддува пара
Для уменьшения энергопотребления, водяной пар от испарителя entrained и обжат с высоким паром давления в thermocompressor поэтому его можно сконденсировать в теплообменном аппарате испарителя. Возникающее давление промежуточно к этому из побудительного пара и водяного пара. Thermocompressor подобен воздушному выталкивателю пар-двигателя используемому для поддержания вакуума в испарителе.
Только часть пара от испарителя можно обжать в thermocompressor с остатком сконденсированным в теплообменном аппарате следующ-влияния или конденсаторе. Thermocompressor нормально использован на испарителе одно-влияния или на первом влиянии испарителя двух- или тройн-влияния для уменьшения энергопотребления. Как механический наддув, термальный наддув более применим к низким жидкостям и низкому уровню подъема температуры кипения для того чтобы умерить дифференциальные температуры в теплообменном аппарате для того чтобы уменьшить коэффициент компрессии.
Испаритель двух-влияния с термальным наддувом требует 33% меньше пара чем обычное двойное влияние. По существу, использование пара для двойного влияния с термальным наддувом соответствует к этому из испарителя тройн-влияния.
Особенности термального кристаллизатора испарения наддува пара:
1. В процессе термального наддува пара, пар в кипя камере recompressed к более высокому давлению в обогревательной камере согласно принципу теплового насоса.
2. Температура насыщенного пара соответствие к этому нагревая давлению пара высока
Термальные параметры кристаллизатора испарения наддува пара:
Испарение (t/h) 0.5-4
Сырцовые испарение 0.2x расхода пара (t/h)/метр 3-влияния
Сырцовое давление пара (MPa) 0.2-0.4
Коэффициент энергопотребления пара (t/t) 0,02
Испарение x электричества (Kw) (28-62)
Компрессор обеспечивает диапазон температур 10-40℃
Диапазон температур 40-80℃ испарения
ПРИМЕНЕНИЕ
Фильм TVR испарителя падая обеспечивает полностью автоматическую и непрерывную систему испарения. Фильм TVR испарителя падая соответствующий для продукции полный разряд продукта. Система конструированная специфика клиента, и поэтому доступный для широкого диапазона составов и емкостей продукта.
| Сравнение представления для различного испарителя | ||||
| Деталь | Испаритель одиночного влияния | испаритель мульти-влияния | Испаритель TVR | Испаритель MVR |
| Энергопотребление | энергопотребление гораздо выше чем другие, вода 1ton уничтожат пар 1Ton в теории | сравнительно сбережения энергии | Основанию на традиционном испарителе мульти-влияния, одно больше добавленное влияния, но более высокого управляемый пар давления | Самая энергосберегающая технология для испарителя, но расход энергии 10-40kwh |
| Площадь пола | Небольшой | большой | большой | небольшой |
| Источники энергии | пар & сила, сеть трубы пара потребности и боилер | пар & сила, сеть трубы пара потребности и боилер | пару & сила, сеть трубы пара потребности и боилер, нужен высокий пар давления. | электричеству, не нужна сеть трубы, полностью система циркуляции конц-петли |
| Автоматичность | Semi автоматический | Полноавтоматическая деятельность, непрерывное испарение | Полноавтоматическая деятельность, непрерывное испарение | Полноавтоматическая деятельность, непрерывное испарение |

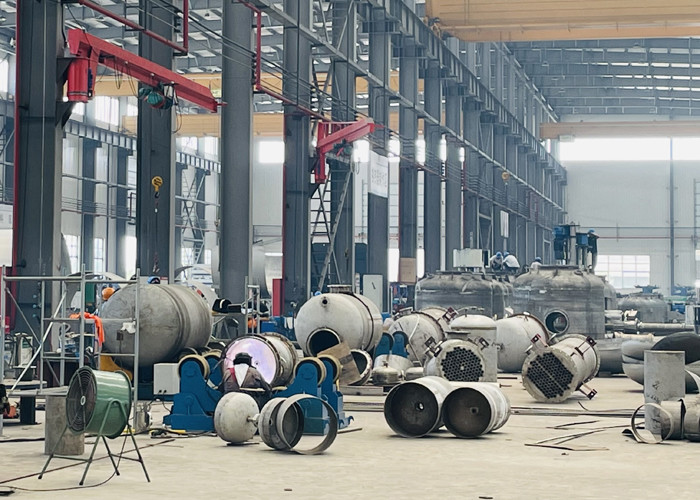

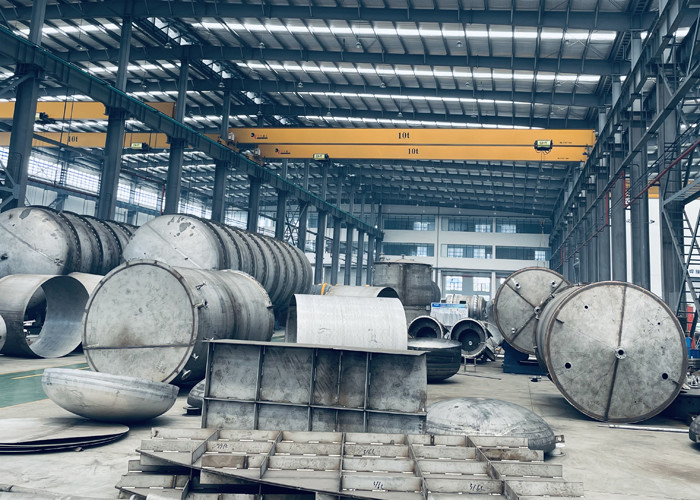

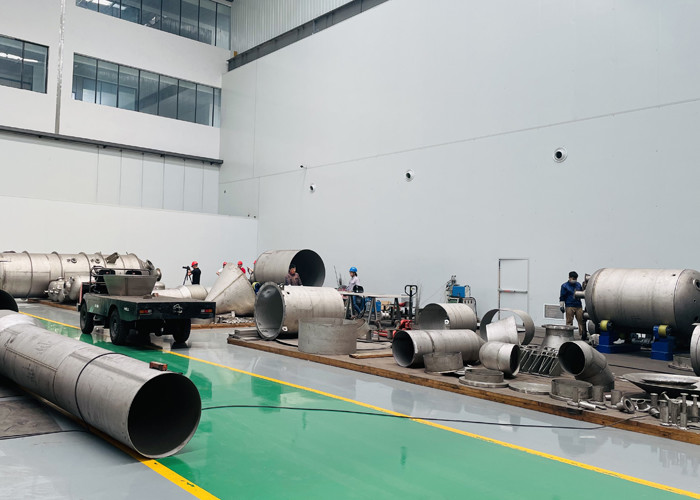

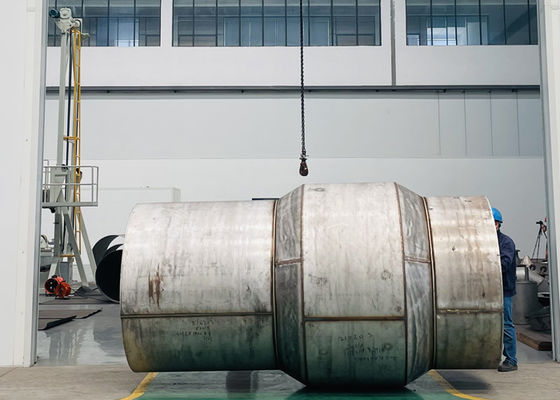

Предварительное производственное оборудование
