Промышленный дистиллятор воды вакуумная машина испарения TVR испаритель
Описание
Система испарителя TVR усовершенствована по сравнению с системой, которая напрямую выпускает вторичный пар.Поскольку реактивный тепловой насос 1 кг высокого давления пара может выбросить только 00,3 кг вторичного пара, поэтому, хотя эта система проста и компактна, ее энергоэффективность относительно низкая.Распространенными формами испарения тепловым насосом являются, как правило, вышеупомянутые испарение реактивным тепловым насосом (TVR) и испарение вторичного пара с прямым сжатием (MVR)В последние годы, в связи с значительным прогрессом в области инженерных материалов, конструкций и технологий производства и с ростом цен на энергоносители,Механические компрессионные тепловые насосы становятся все более важнымиТепловые насосы широко используются для испарения и концентрации различных разбавленных растворов.использование технологии испарения тепловым насосом оказалось очень экономичнымУстройство теплового насоса потребляет лишь небольшое количество высококачественной энергии для получения большего количества тепловой энергии, что уменьшает потерю энергии.Потребление энергии испарения тепловым насосом значительно ниже, чем у испарения с одним или несколькими эффектами., и использование технологии тепловых насосов может заменить большое количество котельных, сэкономив топливо, уменьшив загрязнение атмосферы и уменьшив использование отработанного тепла.экологическая санитария города должна быть улучшена, и это также полезно для экологического баланса. испарение теплового насоса является очень надежным методом испарения с низким потреблением энергии.широко используется в химическом процессе.
Спецификация
Сравнение затрат на эксплуатацию испарителя 10 т/ч | |||
Имя | Обогреватель MVR | Утроеэффективный испаритель | |
Стоимость потребления пара | 0.6 ((потребление пара при предварительном нагреве материала) t/h×180RMB/t=108RMB/h | [4.0+0.6 ((потребление пара при предварительном нагреве материала) ]t/h×180RMB/t=828RMB/h | |
Электрический заряд | 500 кВт/ч × 0,80 RMB/kw = 400 RMB/ч | 160 кВт/ч×0,80 РМБ/кВт=128 РМБ/ч | |
Восстановление конденсированной воды | 10.6t/h×3RMB/t=32RMB/h | 14.6t/h×3RMB/t=44RMB/h | |
Стоимость эксплуатации в час | 108+400-32=476RMB/h | 828+128-44=912RMB/h | |
Годовые эксплуатационные расходы | 476RMB/h×24h×300day=3427200RMB | 912RMB/h×24h×300day=6566400RMB | |
Годовая разница в эксплуатационных затратах:6566400-3427200=3139200RMB |
Особенность
Система испарения с принудительной циркуляцией MVR состоит из основного оборудования испарителя, сепаратора и насоса с принудительной циркуляцией и парового компрессора.Материал обменивается теплом с паром за пределами трубы в трубе испарителя, и температура повышается; раствор после повышения температуры делится на две фазы пара и раствор, и пар поднимается к сепаратору,и демистер отделяет жидкость, втянутую в парКапли очищаются и отправляются в компрессор.Компрессор сжимает пар и транспортирует его в обогреватель для нагрева пара для реализации вторичной рециркуляции пара и непрерывного испаренияВ результате испарения производится вторичный пар, переполняющий материал, материал концентрируется в сверхнасыщенный материал, кристаллизуется,и кристаллический отстой выводится из циркуляционного трубопровода насосом для сброса; материнская жидкость попадает в насос принудительной циркуляции, попадает в испаритель под действием насоса циркуляции, а затем испаряется.Этот цикл постоянно испаряется, чтобы сконцентрироваться и кристаллизоваться.Он имеет следующие преимущества: 1. Подходит для материалов с высокой вязкостью; 2. Материалы с частицами; 3. Высокое соотношение концентрации; 4. Высокая скорость потока трубопровода;нелегко сушить стену или скалу.
Применение
Испарение и концентрация для технологической промышленности
1)ферментация пищевых продуктов (агиномото, лимонная кислота, крахмал и сахар)
2)фармация (препарат традиционной китайской медицины, низкотемпературная концентрация западной медицины)
3) мелкие химические вещества (пестициды, синтетические красители, органические пигменты, краски, специи и эссенции, косметические средства)
4) хлор (концентрация соли в воде)
5)отсоль морской воды
6) металлургический в
Раствор "нулевого выброса" для промышленных сточных вод
1) Вода от отходов аммиака и хлоридов, многократная неорганическая вода отходов солей
2)электроплавирование сточных вод
3)печать и окрашивание сточных вод
4) сточные воды пищевой промышленности
5) бумажные сточные воды
6) нефтехимические и металлургические сточные воды

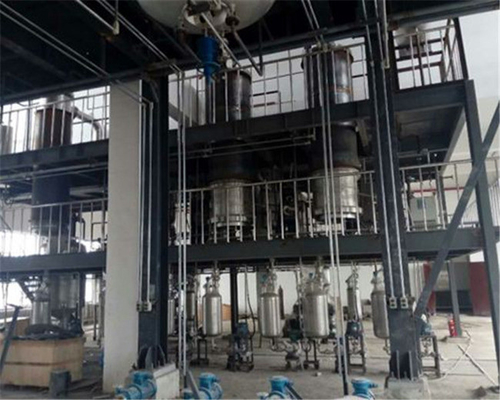

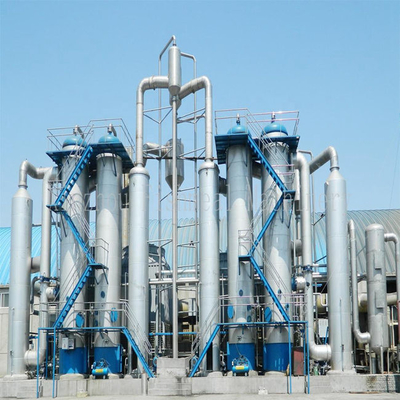

Снимок
