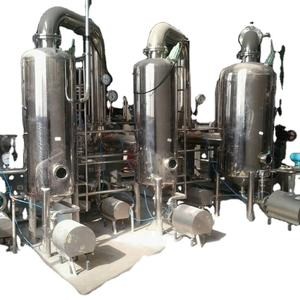

Высокоэффективный испаритель из нержавеющей стали TVR Дестиляционная колонна TVR Промышленный масштаб с паровым насосом
Обогреватели TVR
Обогреватели TVR используют рекомпрессию тепловых паров для рекомпрессии части паров из паросепаратора и смешивания с паром для нагрева первой ступени.
Процесс для испарителя TVR
Thermal Vapour Recompression (TVR) normally takes place across one or more stages by utilizing medium or high pressure steam in an ejector which recycle a portion of the vapour from the vapour separator and mixing it with the steamЭта смесь используется для нагрева первой стадии испарения.
Потребление пара для испарителя TVR будет варьироваться примерно от 0,3 до 0,07 кг пара на кг испарения воды в зависимости от количества этапов, на которых происходит рекомпрессия.
Эта конструкция предусматривает менее дорогостоящие машины, чем прямые паровые нагреватели, но требует давления двигателя.
Термокомпрессоры
Термокомпрессоры предназначены для переработки тепловой энергии путем улавливания и повторного сжатия пар отходов для использования в другом месте.
Термокомпрессоры, как и выбросы, не имеют движущихся частей.
Термокомпрессор использует пар высокого давления в качестве двигательной жидкости, которая попадает в паровую шкатулку и расширяется через сопла.
Затем высокоскоростной пар втягивает пар отходов в смесительную камеру, где сочетаются жидкости.
Затем смешанные жидкости перекомпрессируются до немедленного давления через диффузер, который действует как сосна в обратном направлении, преобразуя энергию скорости в энергию давления.
Термокомпрессоры предназначены для применения в пищевой, нефтяной, химической, энергетической и бумажной промышленности.Тепловая рекомпрессия обычно применяется в молочной и соковой промышленности для восстановления и повторного использования пара из испарителей во время процесса концентрации.
Все термокомпрессоры разработаны на заказ и проверены на соответствие требованиям наших клиентов.
Чтобы узнать больше о термокомпрессорных системах восстановления тепла и обсудить ваш конкретный процесс или применение, пожалуйста, свяжитесь с нами.
Характеристики
Только часть энергии испарения должна быть использована в виде живого пара.
Низкие инвестиционные затраты.
Возможно модернизация существующих установок.
Подходит для различных применений.
Варианты
Увеличение количества этапов для снижения потребления пара.
С или без сепарации солей.
Различные концепции предварительного нагрева.
Конденсация избыточных паров в смесительных или поверхностных конденсаторах.
| Сравнение показателей для РазличныеОбогреватель | ||||
| Положение | Одноэффективный испаритель | многоэффективный испаритель | Обогреватель TVR | Обогреватель MVR |
| Потребление энергии | энергопотребление намного выше, чем у других, 1 тонна воды будет потреблять 1 тонну пара в теории | сравнительно энергосбережение | База на традиционном многоэффективном испарителе, добавлен еще один эффект, но требуется более высокое давление пара | Наиболее энергосберегающая технология для испарителя, но 10-40 кВтч энергопотребления |
| Площадь на полу | Небольшие | большие | большие | маленький |
| Источники энергии | паровой и электроэнергетической сети и котла | паровой и электроэнергетической сети и котла | Пар и электроэнергия, нужна сеть паровых труб и котел, нужна высокое давление пара. | Электричество, не нужно трубопроводной сети, все системы циркуляции в замкнутом цикле |
| Автоматизация | Полуавтоматические | Полная автоматическая работа, непрерывное испарение | Полная автоматическая работа, непрерывное испарение | Полная автоматическая работа, непрерывное испарение |
Рисунок принципа работы

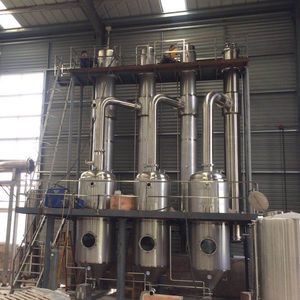

Место проведения семинара
