Сварный вакуумный испаритель с одним эффектом принудительная циркуляция для сточных вод

Basic Properties

Place of Origin: Цзянсу, Китай

Brand Name: HANPU

Certification: CE，ISO9001

Model Number: Мвр

Trading Properties

Minimum Order Quantity: 1 SET

Price: 300,000USD~2,500,000USD/SET

Payment Terms: T/T, L/C, D/A, D/P, Western Union

Supply Ability: 1 SET/MONTH

Теги

Multi система испарителя MVR влияния

Вакуумный испаритель с одним эффектом

Сварный вакуумный испаритель

Система испарения MVR для сточных вод

Product Description

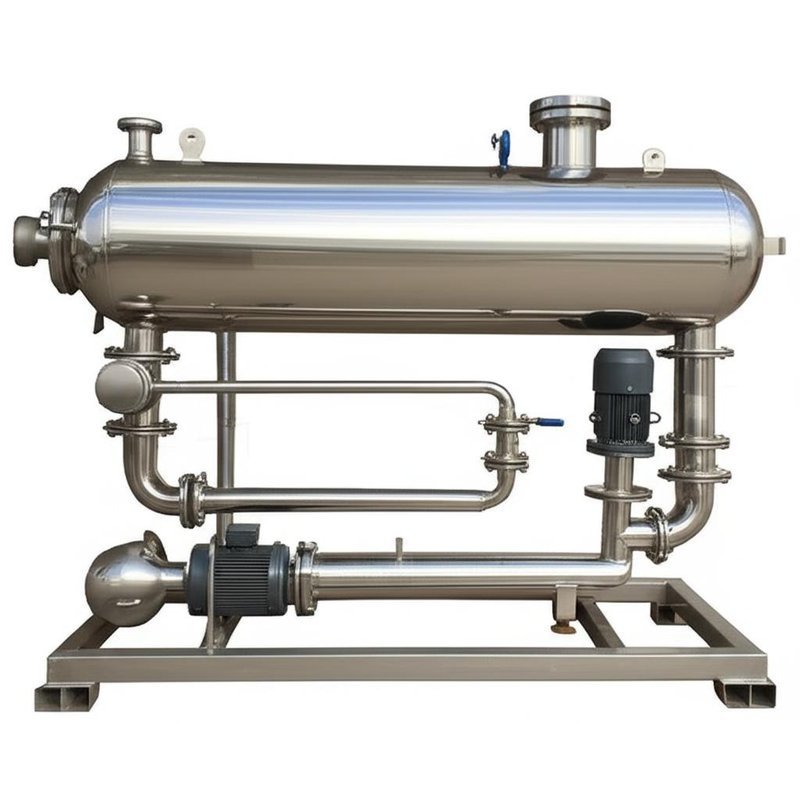

Сварный вакуумный испаритель с одним эффектом принудительное циркулирование для сточных вод

Описание продукта

Welded single-effect vacuum evaporator with forced circulation for industrial wastewater

Сварныевакуумный испаритель одноэффективного действияспринудительное обращениепредназначен для уменьшения количества промышленных сточных вод, концентрации рассоляного солярия и предварительной концентрации ZLD. Работа под вакуумом снижает температуру кипения,В то время как высокоскоростная циркуляция улучшает передачу тепла и уменьшает масштабированиестабильная пропускная способность, надежная работоспособность,и простого обслуживания.

Основные преимущества

Надежна при сложных условиях питания:Принудительное циркулирование терпит суспензию твердых веществ и высокую соленость.
Работа при низких температурах:Вакуумная работа защищает теплочувствительные потоки и снижает риск загрязнения.
Простой и удобный в обслуживании:Сварная конструкция, чистые пути потока, и широкое рабочее окно.
Готовы к обновлению:Факультативный TVR/восстановление тепла для повышения экономии пара; легкая интеграция в поезда ZLD.
Консистентный конденсат:Варианты полировки поддерживают повторное использование или удовлетворительный сброс.

Процессы и тепловая экономика

Живой пар нагревает циркулирующий жидкость в главном нагревателе; пар, вырабатываемый в сепараторе, конденсируется под вакуумом.Δ T/LMTD, ограничить отложение на трубках и поддерживать постоянную емкость в различных химических системах сточных вод.TVR (рекомпрессия термопаров)может улучшить тепловую эффективность.

Контроль и безопасность

PLC/HMI с замкнутым контуром управления уровнем, давлением, ΔT и проводимостью; блокировки для обработки вакуума/NCG, насосов, нагревателей и защиты качества конденсата.Историк сигнализации/событий и дистанционная диагностика доступны.

Материалы и техническое обслуживание

Мокрые части вSS316L/дуплексБольшие очистки, съемные головки, обеспечение CIP и антимасштабное дозирование поддерживают длительные кампании и быстрые изменения.

Обзор процесса ∆ Концентрация сточных вод

Flow diagram: feed conditioning → single-effect vacuum evaporation (forced circulation) → condensate polishing → concentrate to ZLD

Кондиционирование кормов:скрининг/фильтрация, смягчение или подкорректировка pH для уменьшения скалирования/коррозии.
Испарение под вакуумом:нагреватель + сепаратор с высокоскоростной петлей для стабильной теплопередачи.
Управление конденсатом:полирование (фильтры/RO/AC) для достижения предельных пределов повторного использования/выброса.
Концентрируйте маршрут:к кристаллизатору/центрофуге/сушилке или переработке вверх по течению по схеме ZLD.
Автоматизация:рецепты запуска/остановки, последовательность загрузки и последовательность CIP.

Ключевые компоненты

корпус испарителя (сварный) спринудительное движениенасос и сепаратор пара-жидкости
Главный нагреватель, предварительный нагреватель, конденсатор, вакуумный/NCG сдвиг
Инструментация (T/P/поток/поток/уровень) с PLC/HMI/SCADA
Система дозировки CIP с подвижкой и противослабием
Необязательно:Выбросник TVR, теплообменники, фильтры для полировки конденсата/RO

Производительность и размеры

Параметр	Типичный диапазон*
Операция	Непрерывный
Давление оболочки (вакуум)	~8-25 кПа ((abs), зависит от задачи
Паровая экономика	~1,0 (SE); до ~1,5-2,2 с восстановлением тепла
Скорость циркуляции	Высокий для ограничения масштабирования и стабилизации ΔT
Качество конденсата	Полированные для повторного использования или выбросов, соответствующих требованиям
Материалы	SS316L / дуплекс; Ti/Hastelloy по запросу

* Фактическая производительность зависит от химического состава кормов, склонности к загрязнению и конструкции теплообменника.

Частые вопросы

Зачем выбирать принудительное циркулирование вместо падающей пленки?
Он лучше обрабатывает более высокие твердые вещества и переменные сточные воды, сохраняя трубы чистыми с сдвигом и стабильной теплопередачей.

Можно ли еще больше сократить потребление пара?
Да, добавление TVR и теплообменников повышает экономию пара; MVR может быть интегрирован в гибридные обновления.

Подходит для ZLD?
Абсолютно не используется в качестве концентратора перед кристаллизацией или обращением с твердыми веществами, чтобы свести к минимуму разряд жидкости.
