Оборудование для многоступенчатого выпарного аппарата с падающей пленкой для очистки сточных вод
Basic Properties
Place of Origin:
Китай
Brand Name:
Hanpu
Certification:
CE ISO000
Model Number:
МЭЭ
Trading Properties
Minimum Order Quantity:
1 комплект
Price:
USD18,0000-USD65,0000
Supply Ability:
1set в месяц
Specifications
| Material: | нержавеющая сталь | Core Components: | Двигатель, ПЛК, насос |
| Warranty: | 1 год | Application object: | Хранение на холоде |
| Evaporating type: | Вакуумное испарение | Brand: | Hanpu |
| Condition: | Новый | ||
| High Light: | Оборудование для испарения МВР с множественным эффектом,Система испарения падающей пленки,Система многофункционального испарения из нержавеющей стали |
||
Product Description
/* ====== Заголовки ====== */.pd-heading { font-family: Verdana, Arial, sans-serif; font-size: 36px; /* Заголовок главной страницы */ font-weight: 800; color: #1a5276; margin: 25px 0 15px 0; padding-bottom: 8px; border-bottom: 1px solid #eee;}
.pd-subheading { font-family: Verdana, Arial, sans-serif; font-size: 24px; /* Заголовки разделов */ font-weight: 700; color: #2874a6; margin: 24px 0 12px 0;}/* ====== Текст и списки ====== */.pd-text { font-size: 18px; margin-bottom: 15px; }.pd-list { font-size: 18px; margin: 12px 0 16px 22px; padding-left: 18px; }.pd-list li { margin-bottom: 8px; }.pd-faq-question { font-family: Verdana, Arial, sans-serif; font-weight: 700; color: #2874a6; margin: 16px 0 6px 0; font-size: 20px;}.pd-highlight { font-weight: 700; color: #1a5276; }/* ====== Медиа и сетка ====== */.pd-image { max-width: 100%; height: auto; margin: 15px 0; border: 1px solid #ddd; border-radius: 4px; }.pd-image-container { text-align: center; margin: 20px 0; }.pd-grid { display: flex; flex-wrap: wrap; gap: 20px; margin: 20px 0; }.pd-grid-item { flex: 1; min-width: 280px; }/* ====== Таблицы ====== */.pd-table { width: 100%; border-collapse: collapse; margin: 16px 0; font-size: 18px; }.pd-table th, .pd-table td { border: 1px solid #ddd; padding: 10px 12px; text-align: left; vertical-align: top; }.pd-table th { background: #f2f2f2; font-weight: 700; }/* ====== Блок с особенностями ====== */.pd-feature-box { background-color: #f8f9fa; border-left: 4px solid #3498db; padding: 14px 16px; margin: 18px 0;}.pd-key-point { font-weight: 700; margin: 6px 0; }

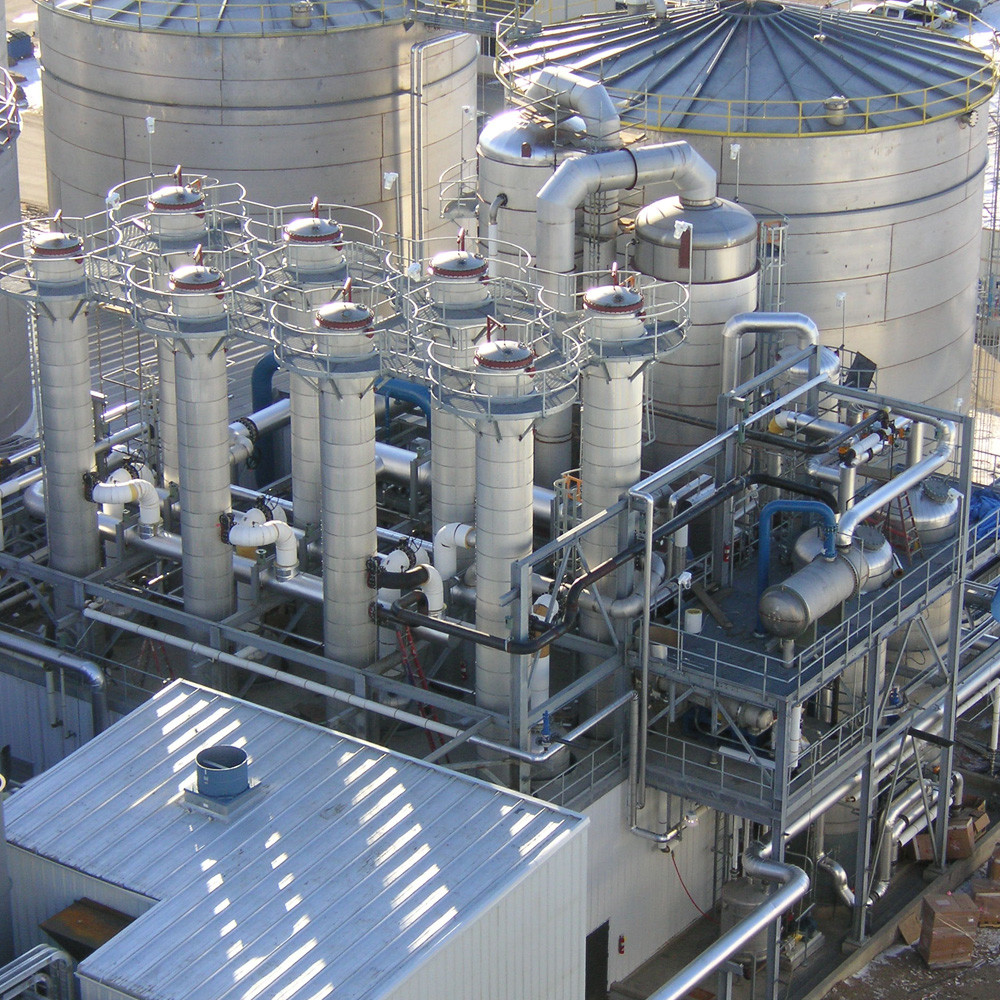

Оборудование для выпаривания с многократным эффектом падающей пленки для очистки сточных вод
Модульная
MEE падающей/тонкой пленки
система для концентрирования промышленных сточных вод и обеспечения
вакуумной кристаллизации
или повторного использования воды. Оптимизировано для экономии пара, небольшого размера и непрерывной автоматизированной работы с отходами бумажной промышленности, рассолами соледобычи и различными промышленными потоками.
Меньше коммунальных услуг
Каждый эффект повторно использует пар предыдущего эффекта в качестве теплоносителя, что резко снижает потребление свежего пара на кг испаренной воды.Чистая работаЗакрытая вакуумная работа с зеркально отполированными трубками смягчает загрязнение и упрощает CIP.Модульная и обслуживаемаяСекции на салазках и доступные трубопроводы сокращают сроки установки и обслуживания.
Описание процесса — пример параллельного потока
Поток поступает в контур первого эффекта, смешивается с циркулирующим раствором и нагревается свежим паром в нагревателе H. В испарителе V1 вода испаряется при температуре кипения. Затем раствор проходит во второй эффект с более низким давлением, где пар первого эффектатекстильной/красильной промышленностиповышением температуры кипения, допустимой ΔT и нагрузкой — максимизируя термическую эффективность и минимизируя OPEX.Структуратекстильной/красильной промышленности, текстильной/красильной промышленности, конечный конденсатор, вакуумный блок, насосы подачи/циркуляции/выгрузки/конденсата и полная КИПиА
(вакуум, температура, давление, расход, уровень). Дополнительные модули
- TVR или
- MVR могут дополнительно повторно использовать вторичные пары.
- Основные характеристикиСкорость испарения:
- от 500 кг/ч до 80 т/ч.Материалы: SS304 или SS316L (другие по запросу).Вакуум, низкотемпературная работа:
- Короткое время пребывания; щадящее воздействие на чувствительные к нагреву компоненты.Санитарные внутренние детали:
- Зеркально отполированные бесшовные трубки уменьшают образование накипи; легкая CIP
- .Высокое соотношение концентрации:
Гидродинамика падающей пленки обрабатывает вязкие потоки; короткое время концентрации.
Автоматизация: ПЛК/HMI, блокировки, тренды, управление рецептами.текстильной/красильной промышленности Настраиваются в соответствии с химическим составом питательной среды, BPE и коммунальными услугами клиента.текстильной/красильной промышленностиКонцентрация и повторное использование сточных вод в текстильной/красильной промышленности, текстильной/красильной промышленности, текстильной/красильной промышленности, пищевой промышленности и производстве напитков, пивоварнях, автомобильной промышленности; концентрация отходов RO
;
| извлечение соли | посредством вакуумной кристаллизации; предварительная обработка | ZLD | . | Типичный трехэффектный испаритель падающей пленки — спецификации и технические параметры | Параметр / Спецификации | HP-3.0 | HP-4.5 | HP-6.0 | HP-9.0 | HP-12.0 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| HP-15 | HP-20 | 1350 | HP-30 | 2700 | Производительность по испарению (кг/ч) | 3600 | 4500 | 6000 | 9000 | 12000 | |
| 15000 | 20000 | 24000 | 30000 | 50000 | Потребление сырого пара (кг/ч) | 1350 | 1350 | 1800 | 2700 | 3600 | |
| 4500 | 448 | 7200 | |||||||||
| Третий эффект | 15000 | ||||||||||
| Степень вакуума каждого эффекта | Температура испарения каждого эффекта | 0 | |||||||||
| Второй эффект | 448 | (мм рт. ст.) | |||||||||
| Третий эффект | 640 | ||||||||||
| Температура испарения каждого эффекта | Первый эффект | ||||||||||
| 99 | Второй эффект | ||||||||||
| 76 | Третий эффект | ||||||||||
| 53 | Давление пара для испарения (МПа) | ||||||||||
0,6–1,0 (абсолютное давление)
| Содержание твердых веществ в питательной среде (%) | 6–7 (пример) | Содержание твердых веществ на выходе (%) | 42–48 (пример) | Сравнение производительности для различных испарителей |
|---|---|---|---|---|
| Элемент | Одноэффектный испаритель | Многоэффектный испаритель | Испаритель TVR | Испаритель MVR |
| Потребление энергии | Наиболее энергосберегающий вариант для испарителей в целом, но требует ~10–40 кВт электроэнергии для компрессора. | Основан на традиционном многоэффектном с добавлением еще одного эффекта; требует пара более высокого давления для привода. | Основан на традиционном многоэффектном с добавлением еще одного эффекта; требует пара более высокого давления для привода. | Наиболее энергосберегающий вариант для испарителей в целом, но требует ~10–40 кВт электроэнергии для компрессора. |
| Площадь | Большая | Большая | Большая | Маленькая |
| Источники энергии | Пар и электроэнергия; требуется сеть паропроводов и котел. | Электрический привод; не требуется большая паровая сеть, система циркуляции замкнутого цикла. | Электрический привод; не требуется большая паровая сеть, система циркуляции замкнутого цикла. | Электрический привод; не требуется большая паровая сеть, система циркуляции замкнутого цикла. |
Автоматизация
Полуавтоматическая
