Высокие эффективные термальные испарители наддува пара (TVR) в еде, фармацевтический, химической, биоинженерии
Принцип
Часть пара пара обжата к более высокому уровню давления и температуры насосом двигателя пара с паром, так, что ее можно использовать как обогревающая среда.
Описание процесса
Решение подогрето с конденсатом и входит в цепь испарения. Здесь оно смешивает с обеспеченным циркуляцию решением и нагревается в H. подогревателя. В испарителе v, растворитель (вода) испаряется пока охлаждающ решение к кипя температуре. Приводя пар пара обжат к более высокому уровню давления и температуры насосом двигателя пара с помощью пару, так, что его можно использовать как обогревающая среда для нагревать обеспеченное циркуляцию решение. Сверхнормальный пар сконденсирован. Если соль будет выкристаллизовывано в заводе, то дальнейшее испарение концентрирует решение до степени что кристаллы сформированы. Если пожелано, кристаллы в подвесе можно после этого отделить от решения и высушить.
Термо- компрессоры
Термо- компрессоры конструированы для того чтобы повторно использовать тепловую энергию путем захватывать и recompressing ненужный пар для пользы в другом месте.
Термо- компрессоры, как выталкиватели, не имеют никакие двигающие части. Механический дизайн состоит из комода пара, держателя сопла, сопл, и отражетеля.
Термо- компрессор использует высокий пар давления, как побудительная жидкость, которая входит в комод пара и расширяет через сопло.
Пар высоко-скорости после этого entrains ненужный пар, в смешивая камеру где жидкости совмещены.
Смешанные жидкости после этого recompressed к немедленному давлению через отражетель, который действует как сопло в обратном, reconverting энергия скорости для того чтобы надавить энергию.
Термо- компрессоры конструированы для применений в еде, нефти, химикате, силе, и бумажных промышленностях. Термальный наддув типично приложен в индустриях молокозавода и сока для того чтобы отвоевать и повторно использовать пар от испарителей во время процесса концентрации.
Все термо- компрессоры изготовленный на заказ конструированы и представления испытаны для того чтобы соотвествовать спецификациям нашего клиента взыскивая.
Выучить больше о термо- системах спасения жары компрессора, и обсудить ваши специфические процесс или применение, пожалуйста чувствуют свободными связаться мы.
Характеристики
Только фракция энергия испарения должна быть использована в форме пара в реальном маштабе времени.
Низкие стоимости инвестирования.
Retrofitting в существующих заводах возможен.
Соответствующий для различных применений.
Варианты
Рост числа этапов для уменьшения расхода пара.
С или без разъединения соли.
Различные подогревая концепции.
Конденсация излишного пара в смешивать или конденсаторах.
| Сравнение представления для различного испарителя |
| Деталь |
Испаритель одиночного влияния |
испаритель мульти-влияния |
Испаритель TVR |
Испаритель MVR |
| Энергопотребление |
энергопотребление гораздо выше чем другие, вода 1ton уничтожат пар 1Ton в теории |
сравнительно сбережения энергии |
Основанию на традиционном испарителе мульти-влияния, одно больше добавленное влияния, но более высокого управляемый пар давления |
Самая энергосберегающая технология для испарителя, но расход энергии 10-40kwh |
| Площадь пола |
Небольшой |
большой |
большой |
небольшой |
| Источники энергии |
пар & сила, сеть трубы пара потребности и боилер |
пар & сила, сеть трубы пара потребности и боилер |
пару & сила, сеть трубы пара потребности и боилер, нужен высокий пар давления. |
электричеству, не нужна сеть трубы, полностью система циркуляции конц-петли |
| Автоматичность |
Semi автоматический |
Полноавтоматическая деятельность, непрерывное испарение |
Полноавтоматическая деятельность, непрерывное испарение |
Полноавтоматическая деятельность, непрерывное испарение |
Чертеж принципа деятельности

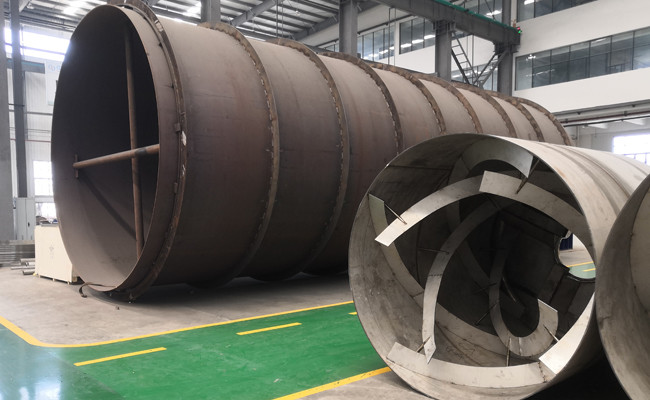

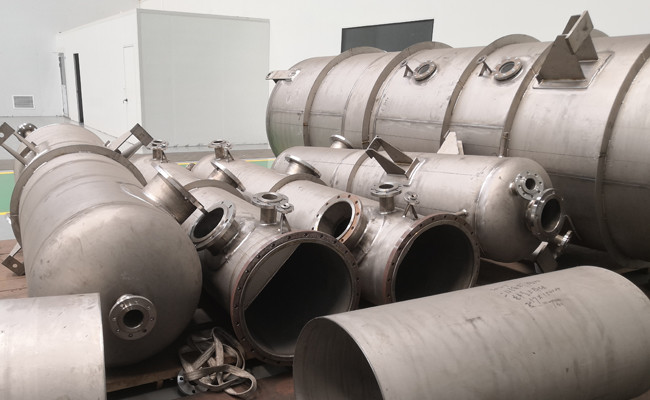

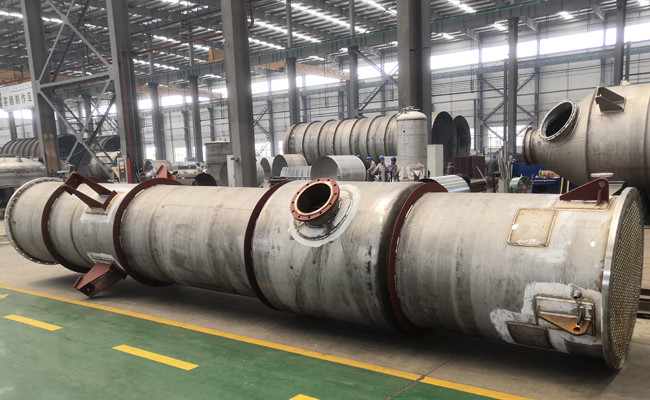

Место мастерской
Сертификат
