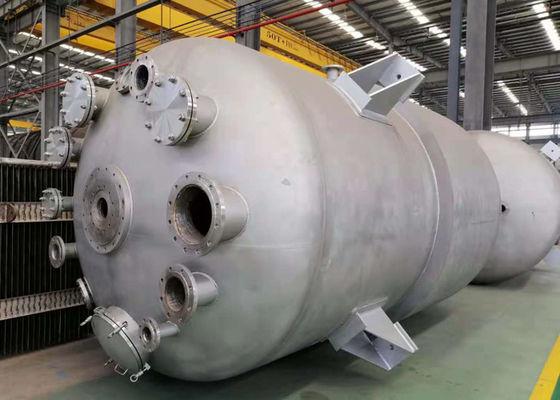

Широко использовал термальный кристаллизатор испарения наддува пара в пищевой промышленности
Термальный наддув пара (TVR)
Используйте ценную энергию умно & умножьте
Термальные строения наддува пара на таком же принципе как механическая альтернатива, но пользы только часть приводя пара для нагревать систему. Обжатие пара для спасения жары случается в насосе двигателя пара. Это обычно конструировано для специфического работая пункта и работ на принципе насоса двигателя. Приводя энергия - сбережения соответствуют во многих случаях в около дополнительном этапе испарителя.
ПРИНЦИП ДЕЯТЕЛЬНОСТИ
Фильм TVR испарителя падая кормится от влажной отростчатой области. От танка баланса продукт нагрет к по крайней мере кипя температуре первого calandria, в зависимости от требований конечного продукта. Это может быть сделано теплообменными аппаратами плиты, трубчатым теплообменным аппаратом и/или сразу подогревателями при помощи конденсатных, сверхнормальных паров, пара и/или горячей воды. После нагревая процесса продукт кормится к первому calandria где продукт начинает испариться. Испаритель работает согласовывающ принцип падая фильма, поэтому он значит что продукт и пар пропускают вниз через трубки. На дне, концентрат падает вниз и пар высосан в разделитель, whereby более небольшие капельки концентрата отделены от пара. Сконцентрированный продукт нагнетен к следующему пропуску, whereby продукт более добавочно concetrated. После окончательного пропуска calandria продукт нагнетен, в зависимости от продукта и необходимые свойства concetrate, к следующему calandria, концентрируют танки сушильщика или через вакуумный холодильник к танкам кристаллизации. По мере того как количество испарения воды ограничено и необходимая разница в температуры относительно высока, пар использован как движущая сила. Это названо термальный наддув пара (TVR). В зависимости от емкости и специфического продукта нужен число этапов и термо--компрессоры определены. Регулятор плотности в подаче концентрата использован для того чтобы установить подачу пара к термо--компрессору.
Особенности термального кристаллизатора испарения наддува пара:
1. В процессе термального наддува пара, пар в кипя камере recompressed к более высокому давлению в обогревательной камере согласно принципу теплового насоса.
2. Температура насыщенного пара соответствие к этому нагревая давлению пара высока
Термальные параметры кристаллизатора испарения наддува пара:
Испарение (t/h) 0.5-4
Сырцовые испарение 0.2x расхода пара (t/h)/метр 3-влияния
Сырцовое давление пара (MPa) 0.2-0.4
Коэффициент энергопотребления пара (t/t) 0,02
Испарение x электричества (Kw) (28-62)
Компрессор обеспечивает диапазон температур 10-40℃
Диапазон температур 40-80℃ испарения
Сравнение представления для различного испарителя | ||||
Деталь | Испаритель одиночного влияния | испаритель мульти-влияния | Испаритель TVR | Испаритель MVR |
Энергопотребление | энергопотребление гораздо выше чем другие, вода 1ton уничтожат пар 1Ton в теории | сравнительно сбережения энергии | Основанию на традиционном испарителе мульти-влияния, одно больше добавленное влияния, но более высокого управляемый пар давления | Самая энергосберегающая технология для испарителя, но расход энергии 10-40kwh |
Площадь пола | Небольшой | большой | большой | небольшой |
Источники энергии | пар & сила, сеть трубы пара потребности и боилер | пар & сила, сеть трубы пара потребности и боилер | пару & сила, сеть трубы пара потребности и боилер, нужен высокий пар давления. | электричеству, не нужна сеть трубы, полностью система циркуляции конц-петли |
Автоматичность | Semi автоматический | Полноавтоматическая деятельность, непрерывное испарение | Полноавтоматическая деятельность, непрерывное испарение | Полноавтоматическая деятельность, непрерывное испарение |
