Энергосберегающее термальное испарение наддува пара в химической продукции пестицида

Энергосберегающее термальное испарение наддува пара широко используемое в химикате, продукции пестицида

Испарение TVR и оборудование концентрации

Это оборудование кристаллизации концентрации испарения которое использует тепловой насос TVR к части recompress вторичного пара как тепловой источник обогревательной камеры.

Необходимы условия поставки для стабильных поставок насыщенного пара над 0.7MPa.

Представление TVR сразу связано с влиянием сбережений пара, поэтому необходимо использовать продукты с гарантированным проведением деятельности.

Если качество и представление TVR плохи, то влияние пара сохраняя не очевидно, и легко повредить из-за шума и вибрации.

Принцип деятельности:

Объем применения:

Термальный кристаллизатор испарения наддува пара широко использован в еде, крахмале, напитке, фармацевтическом, пестицид, химикат и другие индустрии, так же, как испарение и оборудование концентрации в полях отработанной воды высоко-концентрации в экологических проектах водоочистки. Особенно соответствующее для испарения, концентрации и кристаллизации неорганических солей как хлорид, каустическая сода и концентрированные растворы натрия содержа органические растворители.

Состав системы:

Предподогреватель, компрессор пара, испаритель, разделитель, обеспечивая циркуляцию насос, электрическая система управления, система соединения трубопровода, платформа железного каркаса и другие системы.

Когда термальный пар recompressed, согласно принципу теплового насоса, пар от кипя камеры обжимает к более высокому давлению в обогревательной камере; то есть, энергия добавлена к пару. В виду того что температура насыщенного пара соответствие к давлению в обогревательной камере выше, пар можно повторно использовать для нагревать. Для этой цели, компрессор двигателя пара использован. Они работают согласно принципу двигателя нагнетают, не имеют никакие двигающие части, просты и эффективны в дизайне, и обеспечивают самую высокую работая надежность.

Используя термальный пар компрессор имеет такие же пар/энергосберегающее влияние как добавление испарителя влияния. Деятельность термального компрессора пара требует некоторое количество пара в реальном маштабе времени, так называемого побудительного пара. Этот побудительному пару необходимо отправить в следующее влияние, или отправить в конденсатор как остаточный пар. Остальная энергия, который содержат в остаточном паре составляет около соответствующее к энергии обеспеченной побудительным паром.

Часть вторичного пара от разделителя управляется высоконапорным работая паром и входит в выталкиватель для того чтобы смешать, поднять давление, и после этого вписать обогревательную камеру как нагревая пар для того чтобы нагреть жидкость. Другая часть входит в конденсатор и discharged после конденсации. Нагревая пар сконденсирован в воду в обогревательной камере и discharged. Решение в трубке испарено и сконцентрировано под топлением нагревая пара, и discharged после достижения требований.

Тепловой насос двигателя пара имеет характеристики простой структуры, стабилизированной деятельности и низкой цены. Используя тепловой насос двигателя пара, эффективность соответствующая к добавлению испарителя влияния.

Характеристики

Только фракция энергия испарения должна быть использована в форме пара в реальном маштабе времени.

Низкие стоимости инвестирования.

Retrofitting в существующих заводах возможен.

Соответствующий для различных применений.

Варианты

Рост числа этапов для уменьшения расхода пара.

С или без разъединения соли.

Различные подогревая концепции.

Конденсация излишного пара в смешивать или конденсаторах.

Чертеж принципа деятельности

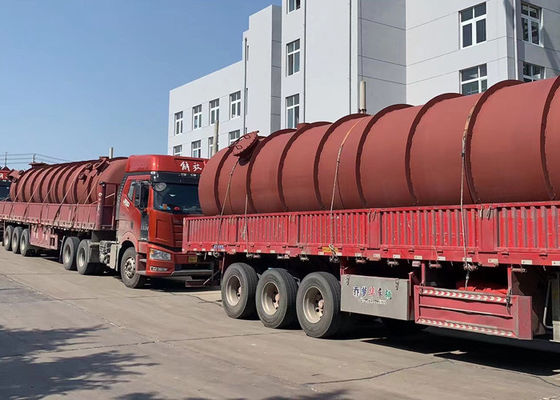

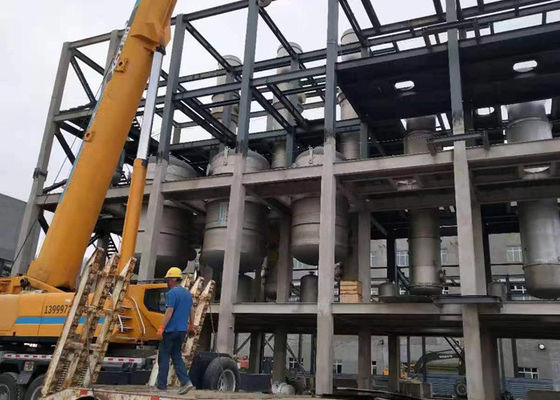

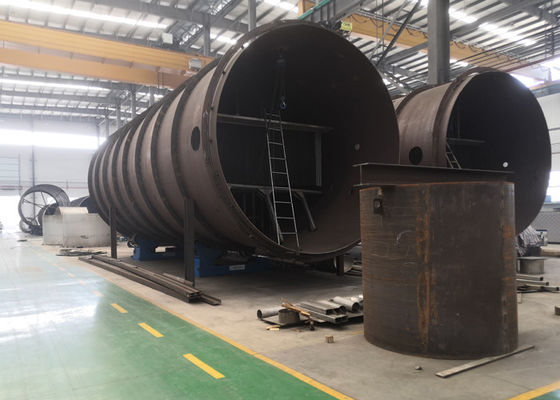

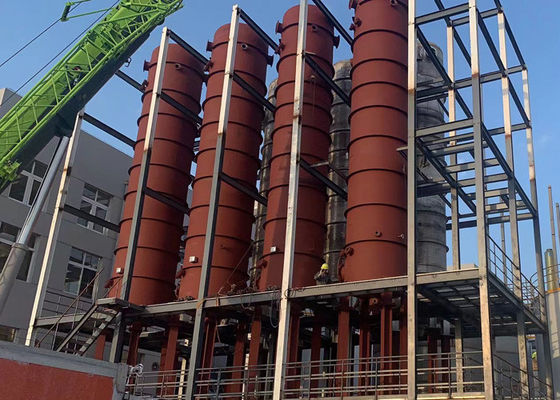

Наша мастерская и установка клиента
