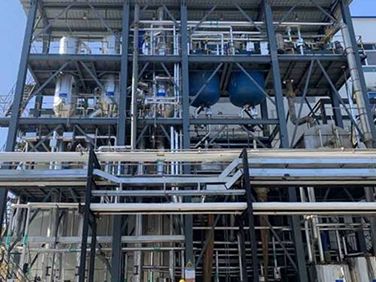

Система испарителя влияния нержавеющей стали Multi
Basic Properties
Place of Origin:
Провинция Цзянсу, Китай
Brand Name:
HANPU
Certification:
CE,ISO9001
Model Number:
HP-MEE
Trading Properties
Minimum Order Quantity:
1 НАБОР
Price:
100,000USD~1,000,000USD/SET
Payment Terms:
T/T, L/C, D/A, D/P, Western Union
Supply Ability:
1 установленный 3 месяца
Specifications
| Key word: | Концентрация материнской жидкости ниацина | Material: | Нержавеющая сталь 304/316L, |
| After-sales Service: | Доступны услуги инженеров по объектам | Voltage: | 220-480V |
| Process: | Испарение | Capacity: | 500 кг/ч - 80 000 кг/ч |
| Evaporation type: | 3 эффекта испарения | Warranty of core components: | 12 месяцев |
| High Light: | Система испарителя влияния HANPU multi,Система испарителя влияния MVR multi,Испаритель влияния нержавеющей стали 3 |
||
Product Description
Многоступенчатая выпарная система из нержавеющей стали
Многоступенчатый выпарной аппарат (MEE) от Hanpu предназначен для энергоэффективного концентрирования и кристаллизации солей в химической, пищевой, фармацевтической промышленности и при очистке сточных вод. Изготовленный из SS304 / SS316L с опциональным Duplex 2205/2507 или титаном для агрессивных рассолов, он обеспечивает надежную работу, чистую рекуперацию конденсата и автоматизированное управление.Прочная, гигиеничная конструкция
Все детали, контактирующие с продуктом, выполнены из нержавеющей стали с санитарными, зеркально отполированными трубками, что сводит к минимуму загрязнение и упрощает CIP.
Высокая экономия пара
Каскадные эффекты повторно используют скрытое тепло. Типичная производительность:
1 кг пара испаряет 3,5–4,0 кг воды (опции TVR/MVR для дальнейшей экономии).Стабильное, автоматизированное качество
Управление ПЛК/HMI с обратной связью по плотности/вакууму/расходу обеспечивает стабильную концентрацию, размер кристаллов и производительность.
Обзор процесса — Пленочный многоступенчатый аппарат с вакуумной кристаллизацией
Подача и предварительный нагрев:
- Сырой раствор дозируется в нагреватель 1-й ступени через предварительные нагреватели.Ступень 1 → Ступень 2 → Ступень 3:
- Живой пар нагревает Ступень 1; его пар нагревает Ступень 2; пар Ступени 2 нагревает Ступень 3 при пониженном давлении и температуре.Контроль концентрации:
- Онлайн-контроль плотности/электропроводности запускает сброс или рециркуляцию для достижения целевых показателей.Вакуумная кристаллизация (опционально):
- Концентрат вспыхивает/кипит под вакуумом с образованием кристаллов (например, NaCl); твердые вещества отделяются с помощью центрифуги или фильтра.Конденсация и утилиты:
- Конечный пар конденсируется в конденсаторе; чистый конденсат собирается; неконденсируемые газы удаляются вакуумным насосом.Структура системы

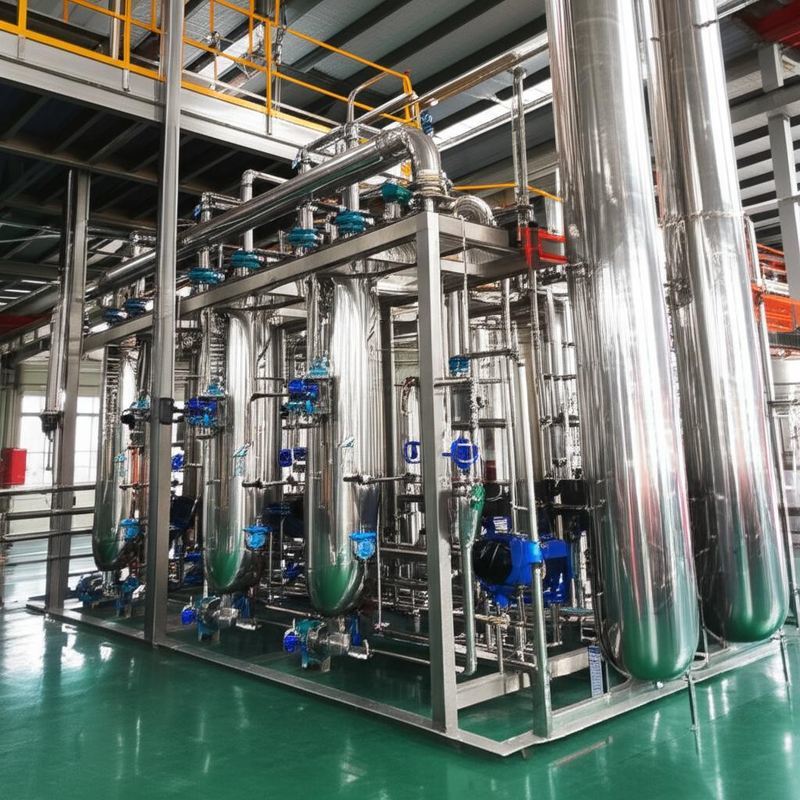

Многоступенчатые нагреватели и сепараторы, предварительные нагреватели, конденсатор и вакуумная установка, насосы подачи/циркуляции/сброса/конденсата, кристаллизатор (опционально) и центрифуга, установка CIP, контрольно-измерительные приборы (T/P/уровень/расход/вакуум/электропроводность) и историк ПЛК/HMI.
Типичные характеристики — Трехступенчатый пленочный аппарат (иллюстративно)
Параметр
| Единица измерения | Значение (Пример) | Производительность по испарению |
|---|---|---|
| кг/ч | ~900 при производительности 3 000 кг/ч | Потребление сырого пара |
| кг/ч | ~900 при производительности 3 000 кг/ч | Температура испарения (1-я / 2-я / 3-я) |
| °C | ≈99 / 76 / 53 (вакуум) | Давление пара (1-я ступень) |
| МПа (абс) | 0,6 – 1,0 | Материалы конструкции |
| — | ПЛК/HMI, рецепты, блокировки, сигнализация, регистрация данных | Отделка трубок |
| — | ПЛК/HMI, рецепты, блокировки, сигнализация, регистрация данных | Автоматизация |
| — | ПЛК/HMI, рецепты, блокировки, сигнализация, регистрация данных | Применение |
Промышленные стоки и ZLD:
- Высокосоленые сточные воды, отходы обратного осмоса, фильтрат свалок.Соли и неорганические вещества:
- NaCl, Na2SO4, и другие кристаллизующиеся соли.2SO4, и другие кристаллизующиеся соли.Пищевая и фармацевтическая промышленность:
- Гигиеническое концентрирование с коротким временем пребывания и легкой CIP.Химикаты:
- Концентрирование продукта и рекуперация растворителя/воды.Рабочий процесс поставки
Подача и цели → Лабораторный/пилотный (опционально) → Процесс и тепловой баланс → Детальное проектирование и изготовление → Монтаж и ввод в эксплуатацию → Испытание производительности и обучение → Поддержка эксплуатации и технического обслуживания с запасными частями.
О Hanpu
Hanpu является профессиональным поставщиком EPC
энергосберегающих многоступенчатых и MVR выпарных систем в Китае. Мы специализируемся на технологическом оборудовании из нержавеющей стали, рассчитанном на долговечность, соответствие требованиям и предсказуемую окупаемость. От технико-экономического обоснования и анализа инвестиций до долгосрочной эксплуатации мы поставляем безопасные, стабильные и эффективные установки.
