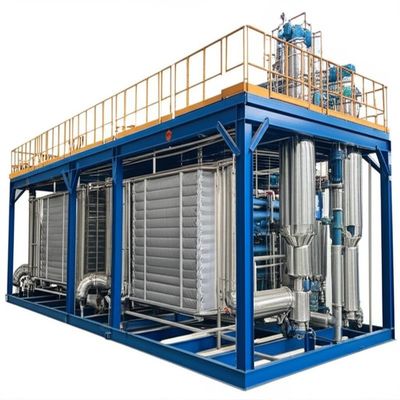

Станция испарения пульпы соломы пшеницы с испарителем плиты подушки 5 влияний
Basic Properties
Place of Origin:
Провинция Цзянсу, Китай
Brand Name:
HANPU
Certification:
ISO,CE
Model Number:
HP-MEE
Trading Properties
Minimum Order Quantity:
1 набор
Price:
200,000USD~1,000,000USD/SET
Payment Terms:
T/T, L/C, D/A, D/P, Western Union
Supply Ability:
1 установленное 90days
Specifications
| Applicable Industries: | Бумажная промышленность | Core Components: | Двигатель, вакуумный насос |
| Advantage: | Экономия потребления, низкие эксплуатационные расходы | Main power: | Электричество |
| Product name: | пятикорпусный пластинчатый испаритель | Key Selling Points: | Легко эксплуатировать |
| Voltage: | 220/380/440V | Plate Material: | SS304/316L/Ti |
| After Warranty Service: | Видео- служба технической поддержки, онлайн поддержка, обслуживание поля | Warranty: | 1 год |
| High Light: | станция испарения пульпы соломы пшеницы,станция испарения 5 влияний,станция испарения плиты подушки |
||
Product Description
Станция выпаривания суспензии пшеничной соломы с пятиступенчатым пластинчатым испарителем
Hanpu поставляет высокоэффективную пятиступенчатую станцию выпаривания, разработанную для заводов по производству целлюлозы из пшеничной соломы. Используя технологию теплообмена с пластинчатыми (димпл) теплообменниками и гидравлику падающей пленки, система концентрирует черный щелок или фильтраты с низким образованием отложений, стабильной работой и лучшей в своем классе экономией пара — готовая к химическому восстановлению или последующей кристаллизации.
Основные характеристики
- Энергосбережение: Пять ступеней последовательно повторно используют энтальпию пара, обеспечивая экономию пара, как правило, 4,0-5,5 кг воды/кг пара, снижая нагрузку на котел и выбросы CO₂.
- Низкое образование отложений на волокнистых потоках: Каналы пластинчатых теплообменников способствуют турбулентности с широкими поперечными сечениями, уменьшая образование накипи и отложение волокон, обычно наблюдаемые в щелоках, полученных из соломы.

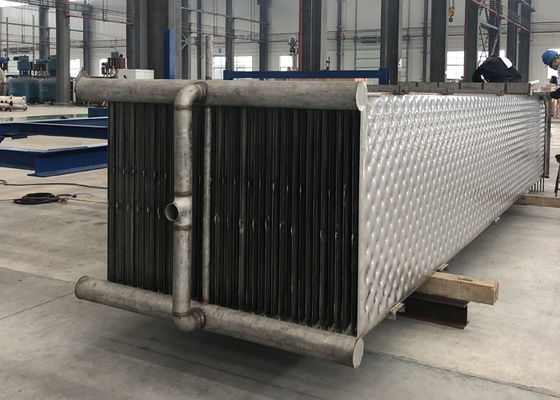

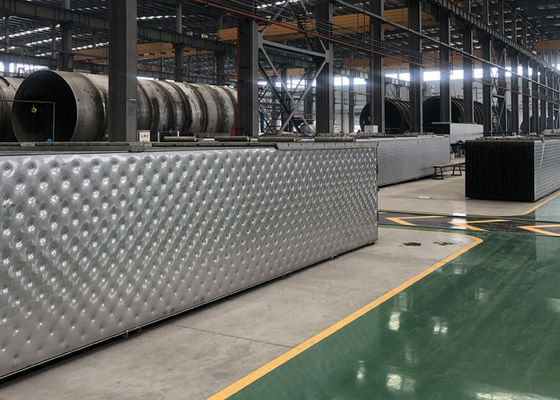

- Компактность и удобство обслуживания: Легкие пластины позволяют уменьшить занимаемую площадь, обеспечивают легкий доступ для осмотра и быструю замену пластин по сравнению с громоздкими трубчатыми пучками.
- Готовность к восстановлению: Чистый повторный конденсат, опциональная отгонка летучих веществ и обработка неконденсируемых газов (NCG) помогают соответствовать экологическим ограничениям и улучшают эффективность восстановления щелочи.
Описание процесса
1. Предварительный подогрев питательной жидкости: Входная жидкость предварительно нагревается конденсатом/флэш-паром для минимизации использования свежего пара.

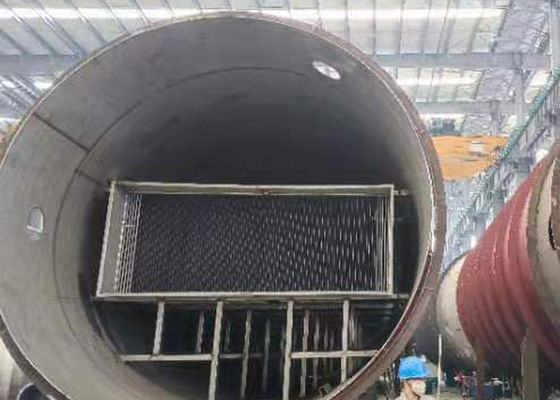

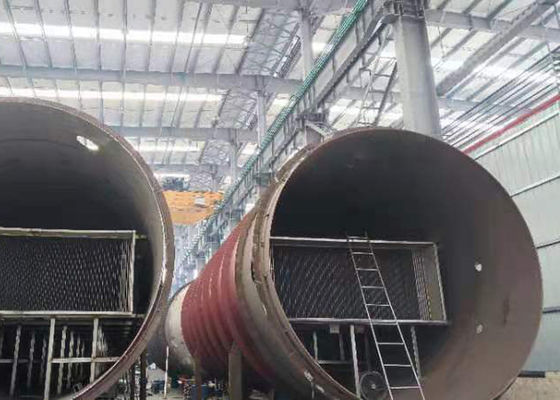

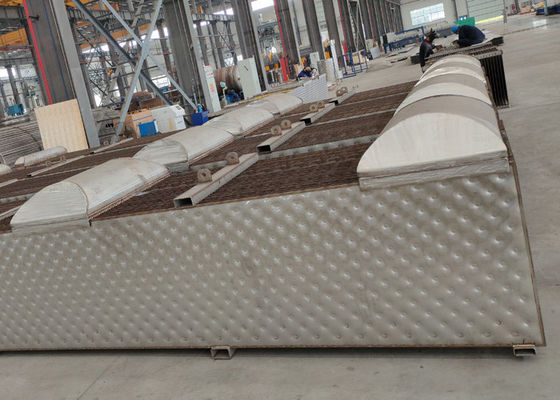

2. Пятиступенчатая падающая пленка: Равномерное распределение по панелям пластинчатых теплообменников; каждая последующая ступень работает при более низком давлении/температуре для каскадного нагрева.
3. Разделение пар-жидкость: Высокоэффективные демистеры предотвращают унос; чистый конденсат собирается.
4. Вакуум и управление NCG: Поверхностный конденсатор с вакуумным насосом удаляет неконденсируемые газы и контролирует TRS/запах.
5. Автоматизация: ПЛК/HMI с рецептами, журналами трендов и защитой от скачков давления; встроенный контроль плотности/сухих веществ для управления уставкой.
6. Очистка: Онлайн промывка водой, щелочная/кислотная CIP и опциональные линии для очистки позволяют смягчить органические/неорганические отложения.
Материалы и соответствие
- Металлы: Стандарт SS304/SS316L; Duplex 2205/2507 для устойчивости к хлоридам/щелочам при работе с черным щелоком.
- Прокладки и уплотнения: EPDM/FKM/PTFE в зависимости от температуры и химического воздействия.
- Стандарты: Сосуды ASME/PED, доступна маркировка CE; включены предохранительные блокировки и защита от давления.
Технические характеристики
| Элемент | Типичный диапазон / Примечание |
|---|---|
| Применение | Щелок из пшеничной соломы, фильтраты и побочные потоки перед восстановлением или кристаллизацией |
| Производительность выпаривания | 10-120 т/ч на линию (настраивается в зависимости от площади поверхности и количества пластин) |
| Ступени | Пятиступенчатый (опционально TVR на выбранных ступенях для повышения экономичности) |
| Экономия пара | ~4,0-5,5 кг воды/кг свежего пара (зависит от подачи и ΔT) |
| Рабочие температуры | Первая ступень ~95-105 °C -> последняя ступень ~55-65 °C (под вакуумом; BPE учитывается) |
| Содержание сухих веществ на выходе продукта | Адаптировано к целевому показателю котла-утилизатора или кристаллизатора; типичные 45-65% TS |
| Управление | ПЛК/HMI, расход/уровень/давление/температура, плотность/°Brix (где применимо), проводимость конденсата |
| CIP | Автоматизированные циклы щелочной/кислотной/горячей воды; онлайн промывка между партиями или по состоянию |
| Занимаемая площадь | Компактные модульные полозья с доступными пакетами пластин и сепараторами |
Опции и улучшения
- Колонка отгонки конденсата для снижения VOC/TRS и повторного использования воды.
- Сбор NCG с безопасной маршрутизацией в окислитель или котел-утилизатор.
- Теплоинтегрированные подогреватели и флэш-баки для максимального внутреннего восстановления энергии.
- MVR или дополнительные ступени TVR для большей гибкости по электроэнергии/пару.
Рабочий процесс поставки
Данные и цели по подаче -> Тепловой расчет и баланс массы -> Пилотная проверка (опционально) -> Детальное проектирование -> Изготовление и FAT -> Установка и ввод в эксплуатацию -> Испытание производительности и обучение -> Пожизненное обслуживание и запасные части.
Показанные значения являются типичными. Окончательный проект зависит от состава щелока, BPE, кривой вязкости, тенденции к образованию накипи и коммунальных служб на месте.
